Desglose de referencia de voltaje Precision LM4040 - 2.048V y 4.096V

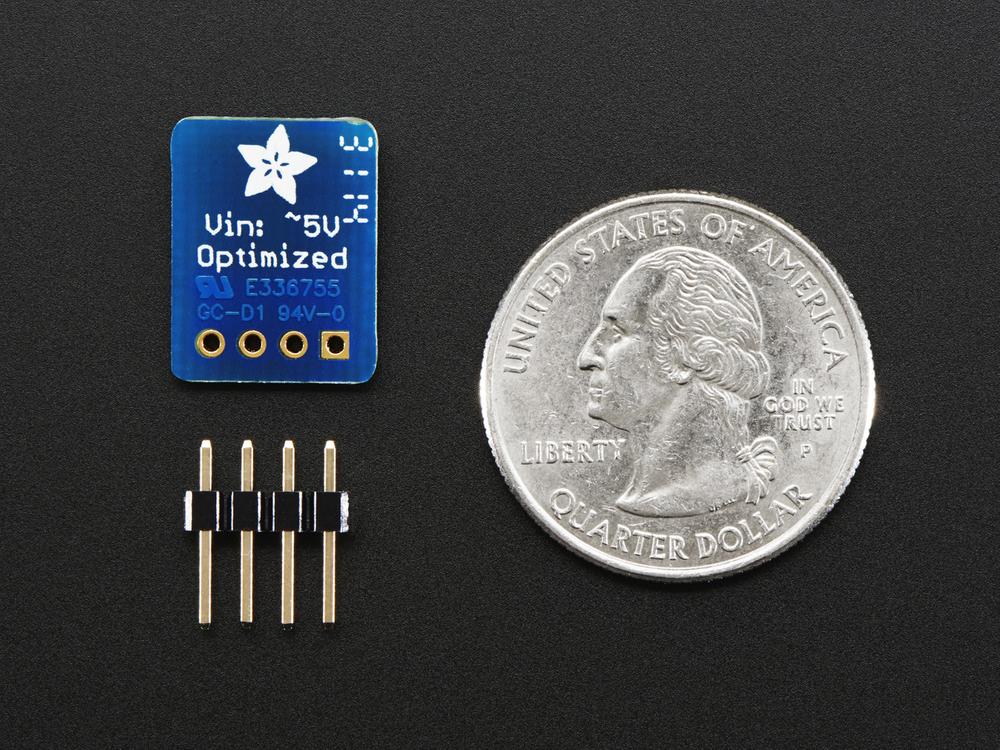

¿Qué tan bueno es tu multímetro realmente ? ¿O tal vez su convertidor analógico necesita una buena referencia? O supongamos que desea probar la precisión y precisión de conversión de su microcontrolador. Si solo tuvieras una referencia de voltaje confiable, de alta precisión y sólida como una roca. Ahora ya sabes por qué hicimos este pequeño tablero muy lindo y útil. Tiene dos referencias de voltaje de derivación de muy alta precisión con resistencias de polarización de 750 ohmios. Uno es 2.048V (ideal para sistemas de referencia de 3.3V) y el otro es 4.096 (ideal para 5V). ¡Ambos tienen una precisión del 0.1%!

El uso es fácil, solo alimente con aproximadamente 5V-12V, o 3V si desea que solo funcione la referencia de 2V. Luego mida el voltaje en la salida. Tenga en cuenta que estos no son reguladores - No puede apagar nada de la salida. Son solo para mediciones. Para obtener más detalles, consulte la hoja de datos LM4040 para obtener más información.
