INA219 Ruptura del sensor de corriente CC del lado alto - 26V ± 3.2A máx.

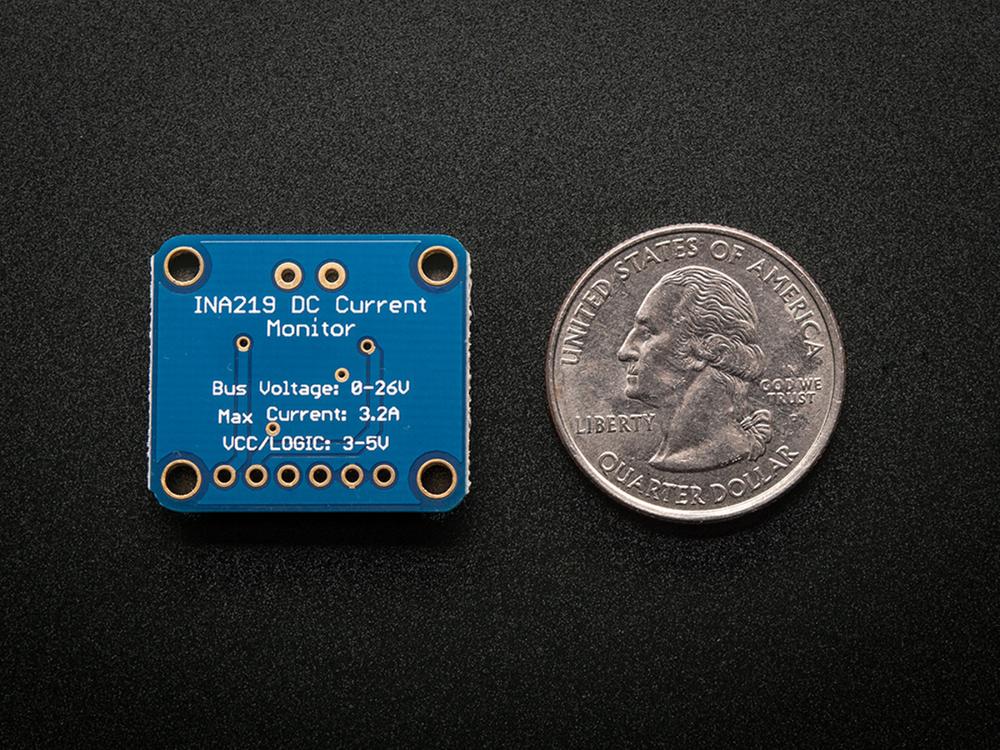

Esta placa de conexión resolverá todos sus problemas de monitoreo de energía. En lugar de luchar con dos multímetros, puede usar el práctico chip INA219B en esta ruptura para medir tanto el alto voltaje lateral como el consumo de corriente CC sobre I2C con un 1% de precisión.

La mayoría de los dispositivos de medición de corriente, como nuestro medidor de panel actual, solo son buenos para la medición de lado bajo. Eso significa que, a menos que desee involucrar a una batería, debe pegar la resistencia de medición entre la tierra objetivo y la tierra verdadera. Esto puede causar problemas con los circuitos, ya que a la electrónica no le gusta cuando las referencias a tierra cambian y se mueven con un consumo de corriente variable. Este chip es mucho más inteligente: puede manejar mediciones de corriente de lado alto, hasta + 26VDC, aunque esté alimentado con 3 o 5V. También informará de ese alto voltaje lateral, que es ideal para rastrear la vida útil de la batería o los paneles solares.

Un amplificador de precisión mide el voltaje a través de la resistencia de detección de 0.1 ohm, 1%. Dado que la diferencia máxima de entrada del amplificador es de ± 320 mV, esto significa que puede medir hasta ± 3.2 amperios. Con el ADC interno de 12 bits, la resolución en el rango de ± 3.2A es de 0.8mA. Con la ganancia interna establecida en el mínimo de div8, la corriente máxima es de ± 400 mA y la resolución es de 0.1 mA. Los hackers avanzados pueden eliminar la resistencia de detección de corriente de 0.1 ohmios y reemplazarla con la suya propia para cambiar el rango (digamos 0.01 ohmios para medir hasta 32 Amps con una resolución de 8mA)

Incluimos un encabezado de 6 pines (para que pueda conectar fácilmente este sensor a una placa de pruebas), así como un enchufe de terminal de 3.5 mm para que pueda conectar y desconectar fácilmente su carga. El uso es simple. Alimente el sensor con 3 a 5VDC y conecte los dos pines I2C a su microcontrolador. Luego, conecte su fuente de alimentación de destino a VIN + y la carga a tierra a VIN-. Tenemos un tutorial detallado que hará todo el aumento, el rango y las matemáticas para usted, ¡solo conéctelo y vaya con Arduino o CircuitPython!
