Kit de ajuste de brillo LED

El kit de ajuste de brillo LED de Sparkfun es una herramienta imprescindible para cualquier aficionado o profesional que trabaje frecuentemente con LED. Es una solución innovadora para el problema común del brillo inconsistente de los LED. Este kit te permite probar y ajustar el brillo de tus LED, asegurándote de que todos brillen con la misma intensidad. El ajustador es compatible con diferentes tamaños de LED, tanto SMD como de orificio pasante, lo que le brinda flexibilidad y conveniencia.

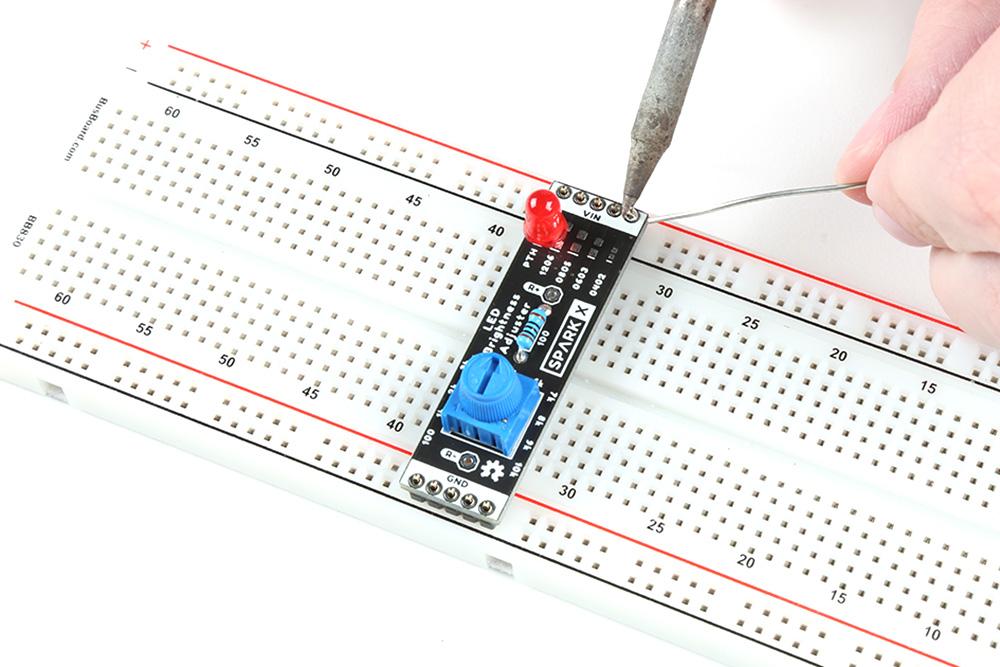

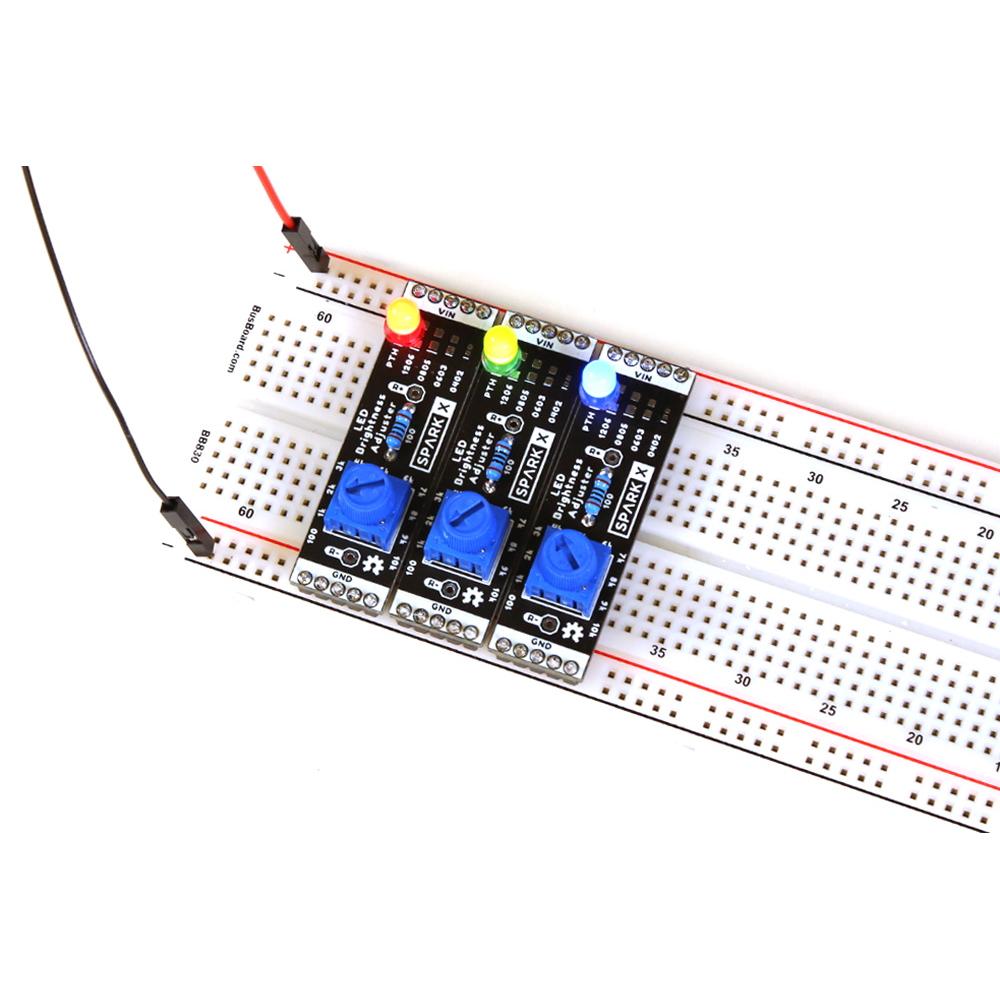

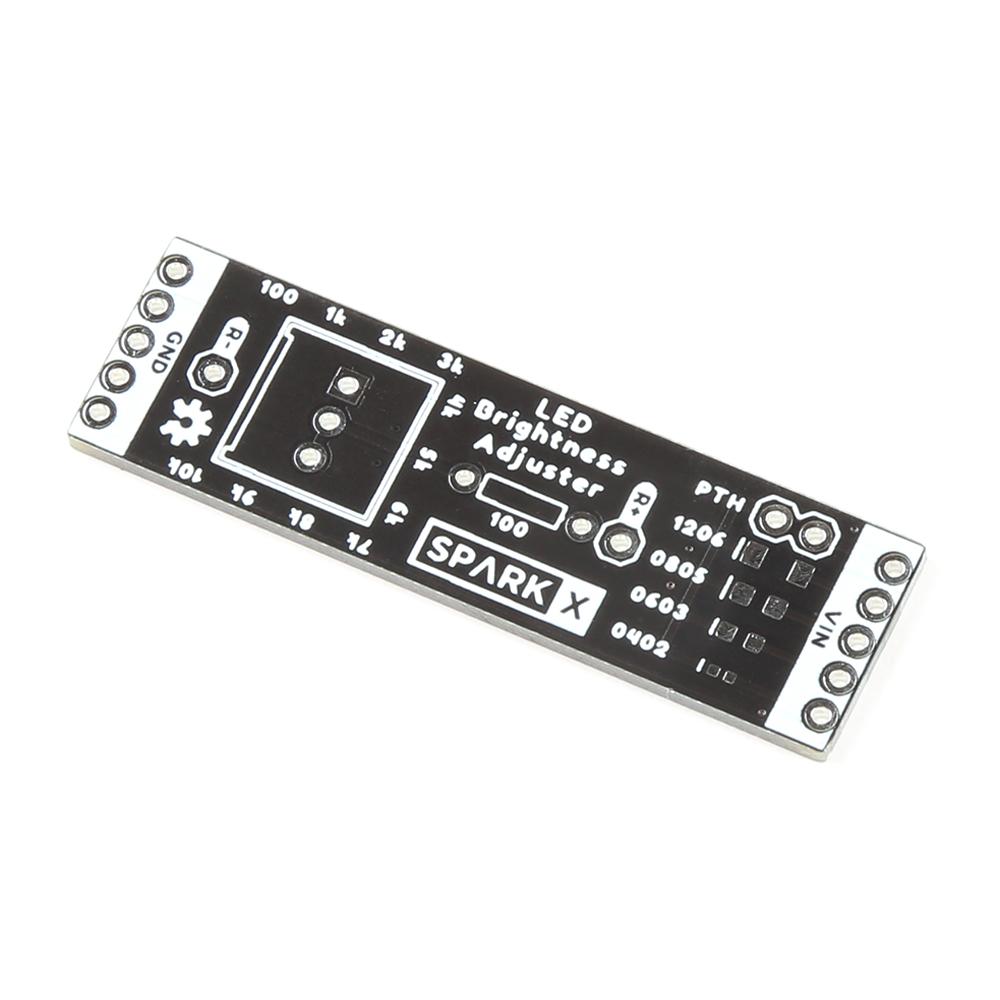

El kit de ajuste de brillo LED está diseñado para encajar en los rieles de alimentación de una placa, lo que le permite apilar hasta 10 placas una al lado de la otra. Cada placa puede acomodar un LED. Se incluye un potenciómetro lineal de 10k para ajustar el brillo del LED y una resistencia de 100 ohmios en serie para proteger el LED contra quemaduras. Las etiquetas serigrafiadas alrededor del potenciómetro indican la resistencia aproximada y hay puntos de prueba "R+" y "R-" para medir la resistencia exacta con un DMM.

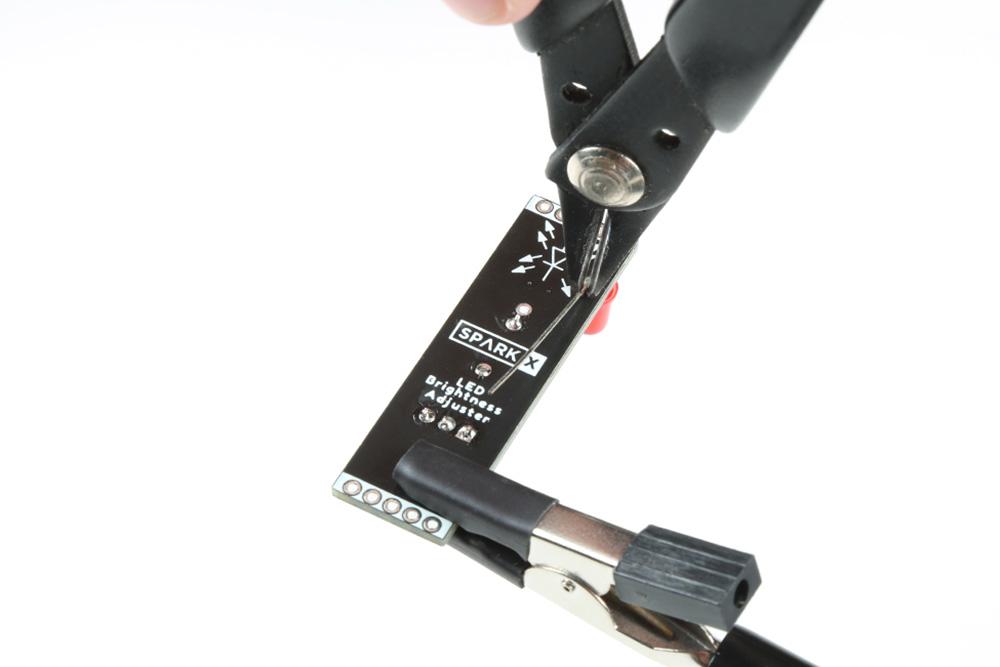

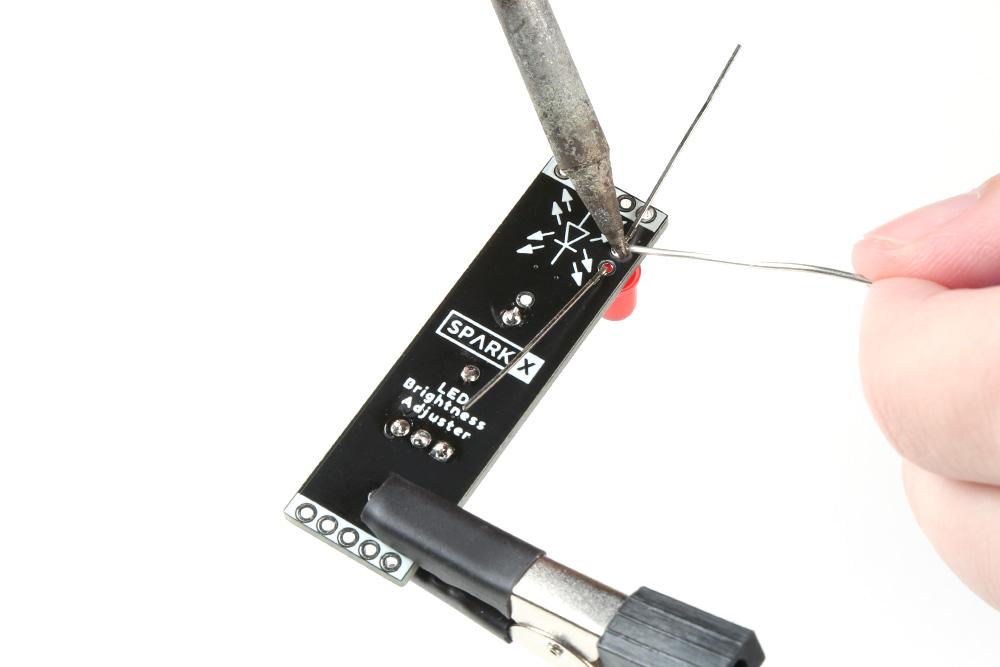

El kit incluye la PCB, un potenciómetro, una resistencia de 100 ohmios y cabezales para conectar a una placa de pruebas. Sin embargo, los LED no están incluidos, ya que la idea es probar los tuyos propios. El kit no viene preensamblado, por lo que necesitarás usar un soldador. Esto lo convierte en una excelente herramienta de aprendizaje para cualquiera que comience a aprender electrónica, ya que brinda una introducción práctica a la soldadura y la ley de Ohm.

Tenga en cuenta que este es un producto experimental de la línea SparkX de Sparkfun . Estos productos se producen rápidamente para ofrecerle la tecnología más avanzada a medida que esté disponible. Están probados pero no ofrecen garantías y no hay soporte técnico en vivo disponible. Para obtener ayuda o hacer una pregunta, diríjase al foro Sparkfun .

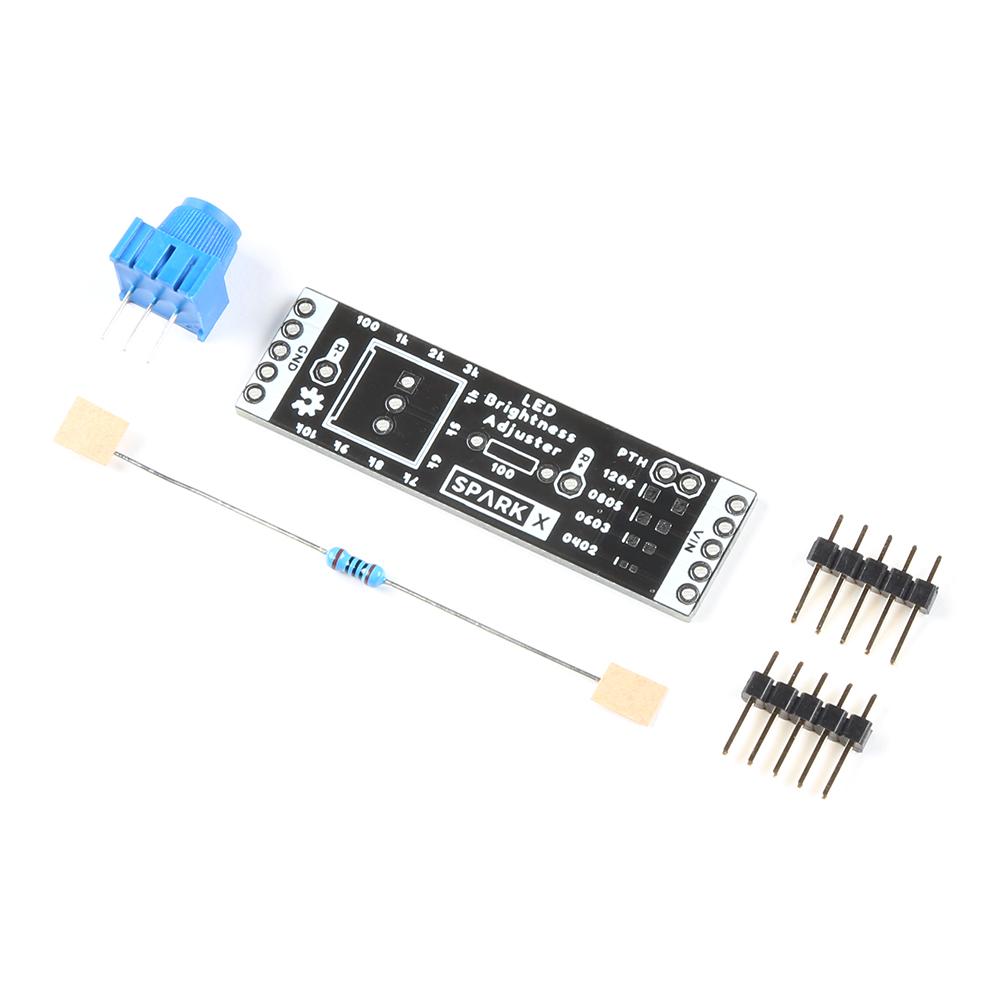

El kit de ajuste de brillo LED incluye: - 1 PCB ajustador de brillo LED - 1 potenciómetro azul de 10 k - 1 resistencia axial de 100 ohmios - 2 cabezales macho de 5 pines

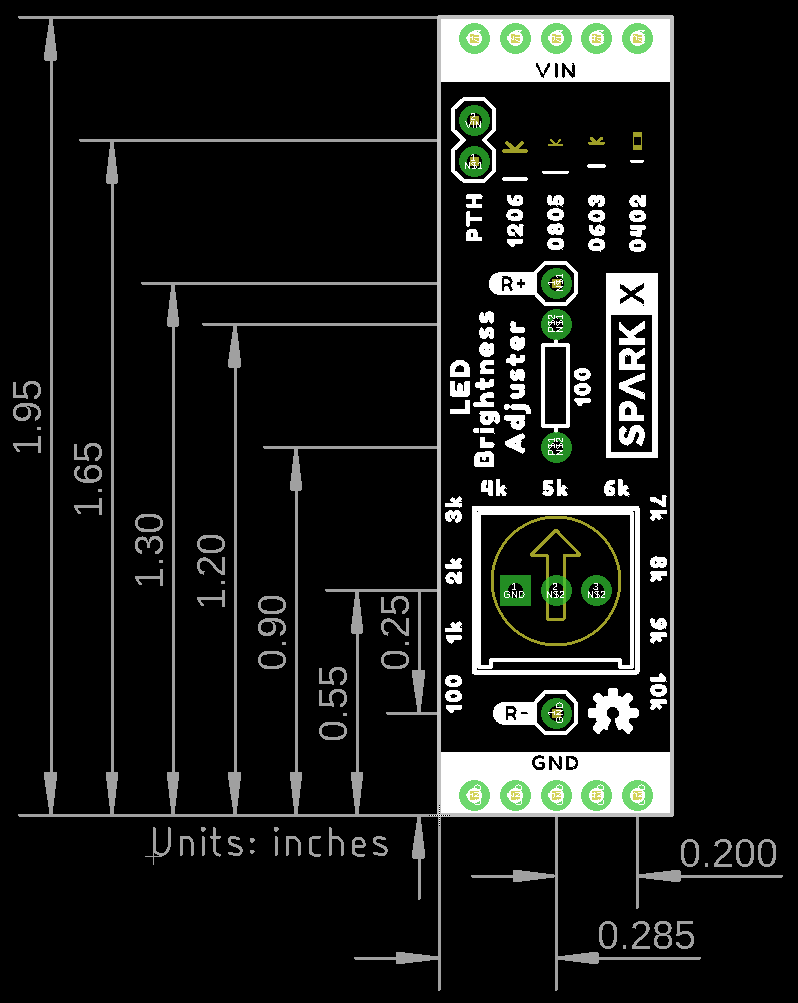

Los documentos relevantes para el kit de ajuste de brillo LED incluyen: - Esquema - Archivos Eagle - Dimensiones - Repositorio de hardware de GitHub
