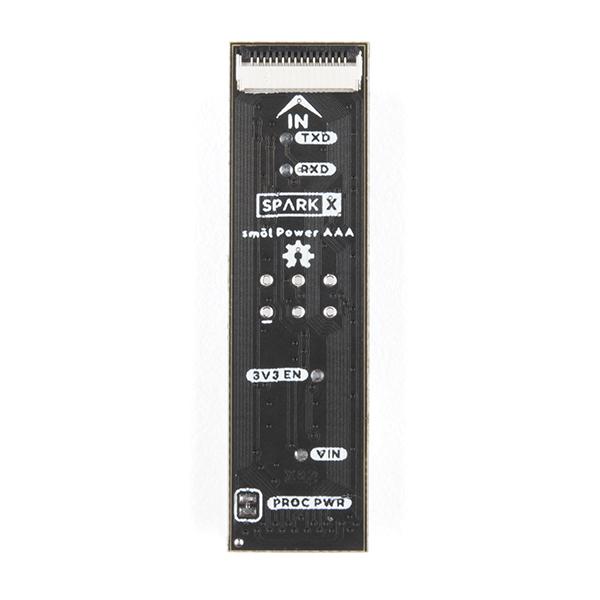

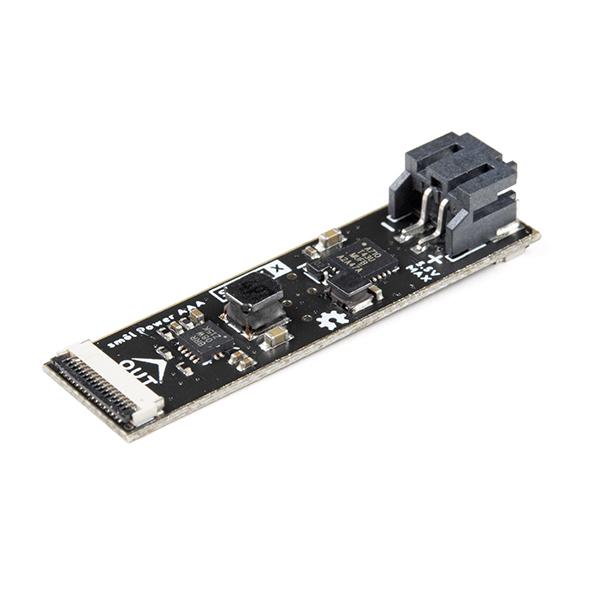

Placa de alimentación pequeña AAA

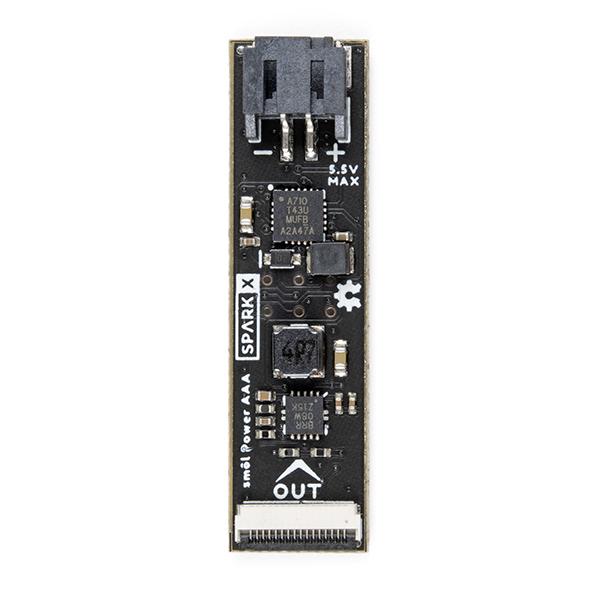

La placa de alimentación Sparkfun smôl AAA es una placa de alimentación inteligente y compacta, diseñada para ser pequeña en tamaño y de bajo consumo de corriente. Está equipado con un regulador TPS61200, que normalmente se usa para aumentar el voltaje de una o dos celdas AAA o AA hasta 3,3 V. Lo que distingue a esta placa es la inclusión de un microcontrolador AVR ATtiny43, que le permite controlar la alimentación de 3,3 V para toda la pila pequeña. Esto significa que la placa del procesador puede indicarle a la placa de alimentación que ponga toda la pila pequeña en suspensión profunda durante un intervalo predefinido, que va desde decenas de milisegundos hasta varios días. Cuando está en sueño profundo, el consumo de corriente se reduce a tan solo 12 µA, lo que potencialmente extiende la vida útil de la batería a meses en lugar de días.

La Power Board AAA de smôl forma parte del ecosistema smôl, una gama de placas de procesador, placas de periféricos, placas de alimentación y accesorios en miniatura. Estas placas están diseñadas para apilarse una encima de la otra, utilizando circuitos impresos flexibles (FPC) de 16 vías con paso de 0,5 mm para proporcionar la interconexión de una placa a la siguiente. Esto convierte a smôl en una opción ideal para aplicaciones que requieren soluciones compactas, como el seguimiento de la vida silvestre o el monitoreo discreto a largo plazo.

La placa de alimentación AAA de smôl viene con su propia biblioteca Arduino , completa con ejemplos que le ayudarán a empezar. Es importante tener en cuenta que esta placa está diseñada para aumentar el voltaje de una o dos pilas AAA o AA no recargables hasta 3,3 V. Además, tenga en cuenta que la pequeña placa de alimentación AAA no tiene protección contra polaridad inversa, así que asegúrese de que la batería y el conector tengan la polaridad correcta.

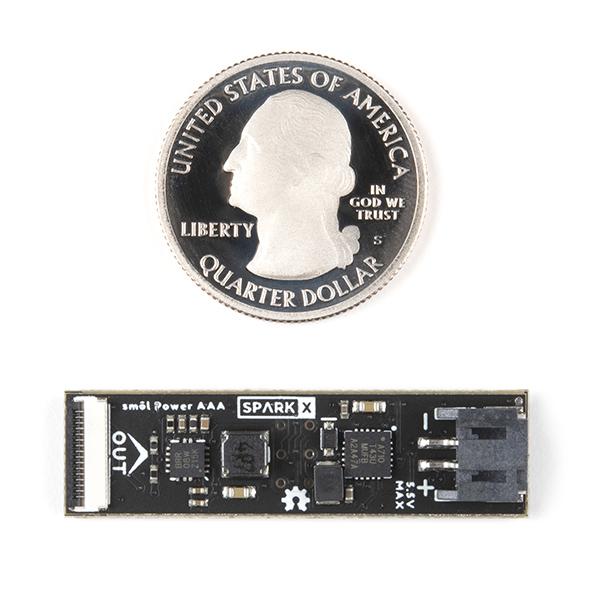

La placa de alimentación AAA de smôl mide 40,6 mm de largo, 10,7 mm de ancho y tiene una altura máxima de 7,4 mm. Pesa tan solo 1,6 gy tiene un grosor de PCB de 0,8 mm.

La placa de alimentación AAA de smôl es un producto SparkX, producido rápidamente para ofrecerle la tecnología más avanzada a medida que esté disponible. Estos productos se prueban pero no ofrecen garantías. Para obtener ayuda o hacer una pregunta, diríjase al foro Sparkfun .

La smôl Power Board AAA viene con documentación completa, que incluye un esquema, archivos Eagle, una guía de conexión, un repositorio de hardware de GitHub, una biblioteca Arduino Sparkfun smôl Power Board y ejemplos Arduino . Además, también se proporcionan hojas de datos para el regulador de impulso TPS61200 y el microcontrolador ATtiny43U.
