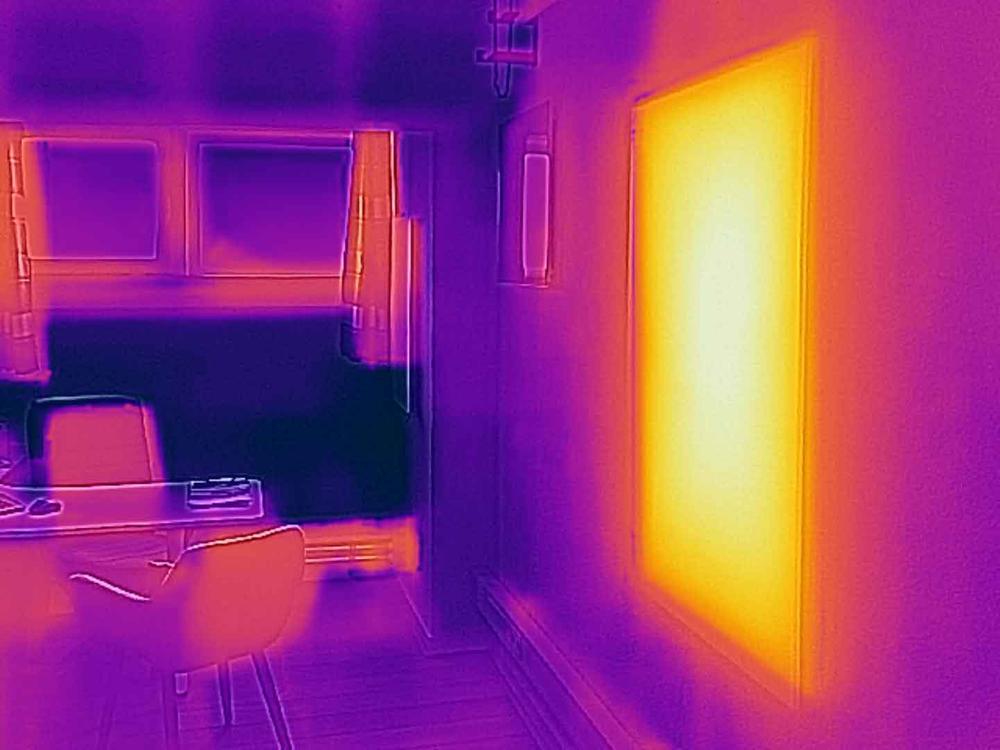

Infraroodpaneel kantoorInfraroodverwarming is stralingsverwarming. De omgeving wordt aangestraald door infrarode warmtestralen. Infraroodverwarming voel je direct, net als de stralingswarmte van de zon. Hoewel de stralingswarmte wordt opgeslagen door meubels, wanden en vloeren moet je je daar niet teveel van voorstellen. Vooral de straling die direct je lichaam raakt maakt dat, in mijn geval, mijn voeten comfortabel warm worden.
Al met al een mooie oplossing, maar ondanks dat het onder mijn bureau geschroefde paneel slecht 200 Watt verbruikt is het zonde om hem aan te laten als ik niet achter mijn bureau zit. Daarom heb ik een Motion Sensor gemaakt die het paneel alleen aanzet als ik achter mijn bureau zit.
Al met al een mooie oplossing, maar ondanks dat het onder mijn bureau geschroefde paneel slecht 200 Watt verbruikt is het zonde om hem aan te laten als ik niet achter mijn bureau zit. Daarom heb ik een Motion Sensor gemaakt die het paneel alleen aanzet als ik achter mijn bureau zit.
Waarschuwing
Elke schakeling die met netspanningen werkt is inherent gevaarlijk en je moet NOOIT met netspanningen werken, tenzij je precies weet wat je doet.Deze schakeling is puur theoretisch en biedt geen isolatie of veiligheidsfuncties!
Daarom is het zonder wijziging geen veilige schakeling of heeft het praktische toepassingen buiten het dienen als een proof-of-concept.
Benodigdheden
Módulo de detección de movimiento PIR En stock Voor het detecteren van beweging€ 2,15 Ya no está disponible De schakelaar voor het paneel Ya no está disponible 5V voeding om het materiaal te voeden Ya no está disponible Om alles op te bevestigenBloque de terminales de impresión 3 polos 5 mm azul - 10 piezas En stock € 3,30Total € 5,45Niet noodzakelijk, maar wel handig
330 ohm weerstand en een rode + groene LED voor de status weergave.De gebruikte modules
Door gebruik te maken van kant en klare modules is het bouwen van deze beweging-sensor vrij eenvoudig.Hi-Link HLK-5M05

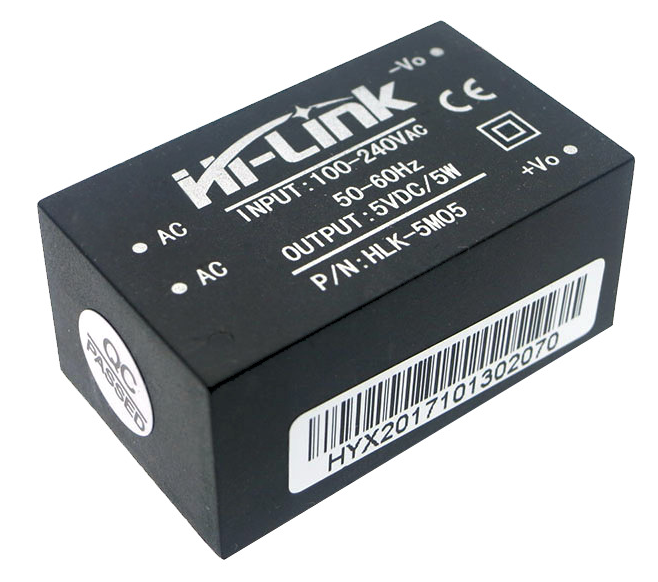

De Hi-Link HLK-5M05 is een geschakelde voeding die de netspanning omzet naar een stabiele 5 volt gelijkstroom die nodig is voor de PIR- en relais-modules.
Hi-Link HLK-5M05PIR-module
De PIR-module is een geheel zelfstandig werkende unit die, bij het detecteren van beweging (warmte beeld), de Signaal-pin “hoog” maakt en na verloop van tijd (als er geen verandering in het warmte beeld meer optreed) de Signaal-pin weer “laag” maakt.
Er zijn twee instel-potmetertjes waarmee de gevoeligheid en de duur van het “hoog houden” van de Signaal-pin ingesteld kan worden. De “hoog” tijd is instelbaar van enkele seconden tot enkele minuten.
De unit die ik heb lijkt na ongeveer één-derde van de instelmogelijkheid helemaal nooit meer “laag” te worden maar het kan dat ik net een niet helemaal goed functionerende module heb.
De PIR-module is een geheel zelfstandig werkende unit die, bij het detecteren van beweging (warmte beeld), de Signaal-pin “hoog” maakt en na verloop van tijd (als er geen verandering in het warmte beeld meer optreed) de Signaal-pin weer “laag” maakt.
Er zijn twee instel-potmetertjes waarmee de gevoeligheid en de duur van het “hoog houden” van de Signaal-pin ingesteld kan worden. De “hoog” tijd is instelbaar van enkele seconden tot enkele minuten.
De unit die ik heb lijkt na ongeveer één-derde van de instelmogelijkheid helemaal nooit meer “laag” te worden maar het kan dat ik net een niet helemaal goed functionerende module heb.

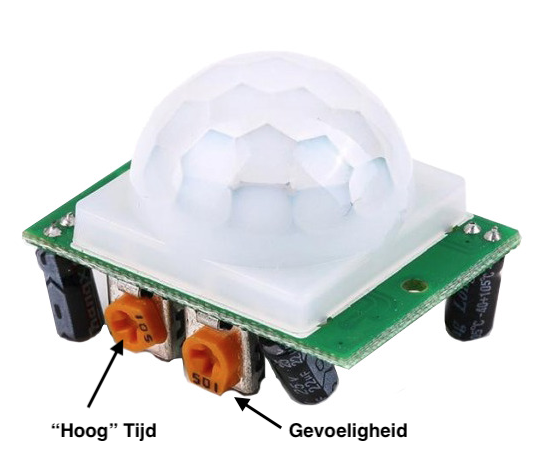

PIR module instellingen

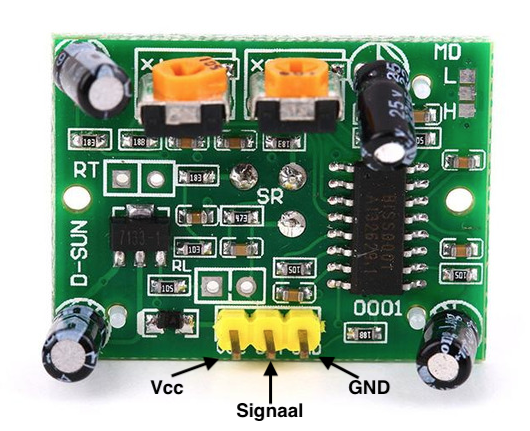

PIR module pinout

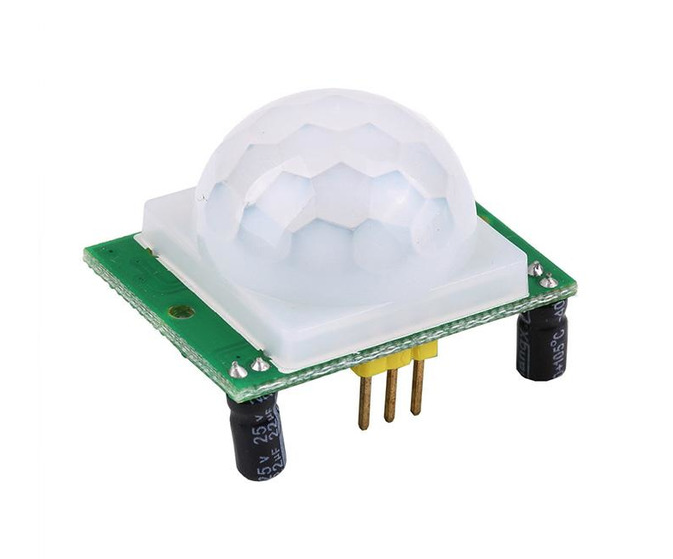

PIR sensor moduleRelais module
De relais-module heeft alle elektronica aan boord om op een relatief veilige manier hoge spanningen te schakelen (maar hou de waarschuwing in gedachte. Netstroom blijft levensgevaarlijk!).
De schroef connector heeft drie aansluitingen. De middelste moet direct op de fase van het lichtnet worden aangesloten. Aan de, in het plaatje, bovenste aansluiting moet de verbruiker worden aangesloten. Bij een “hoog” signaal zal deze worden doorverbonden met de fase van het lichtnet (en het aangesloten apparaat dus van spanning voorzien).
De relais-module heeft alle elektronica aan boord om op een relatief veilige manier hoge spanningen te schakelen (maar hou de waarschuwing in gedachte. Netstroom blijft levensgevaarlijk!).
De schroef connector heeft drie aansluitingen. De middelste moet direct op de fase van het lichtnet worden aangesloten. Aan de, in het plaatje, bovenste aansluiting moet de verbruiker worden aangesloten. Bij een “hoog” signaal zal deze worden doorverbonden met de fase van het lichtnet (en het aangesloten apparaat dus van spanning voorzien).
Relais module

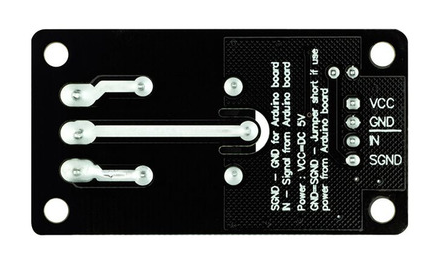

Relais module onderkant
Connecting the dots
De modules moeten worden aangesloten zoals hieronder getekend.
Aansluit schemaHet werkt het makkelijkste als je de verbindingen aan de onderkant van het experimenteer bordje soldeert. De grijze draad is de “rand aarde” (voor als je een stekker en verbruiker met rand aarde gebruikt). De twee ledjes zijn ‘extra’ en voor de werking niet noodzakelijk. Ik heb hiervoor op het experimenteer bordje twee female-headers (2-polig) gesoldeerd en aangesloten. De ledjes heb ik via twee draadjes verbonden met 2-polige mail-headers zodat ik ze aan het deksel van de behuizing kon vastlijmen. Vergeet de weerstand in serie met de led die aan de +Vo en -Vo wordt aangesloten niet!
Plaats, vóórdat je de beweging-sensor op het lichtnet aansluit, het geheel in een degelijke behuizing (deze is noodzakelijk en moet zelf in elkaar worden geknutseld).
Plaats, vóórdat je de beweging-sensor op het lichtnet aansluit, het geheel in een degelijke behuizing (deze is noodzakelijk en moet zelf in elkaar worden geknutseld).

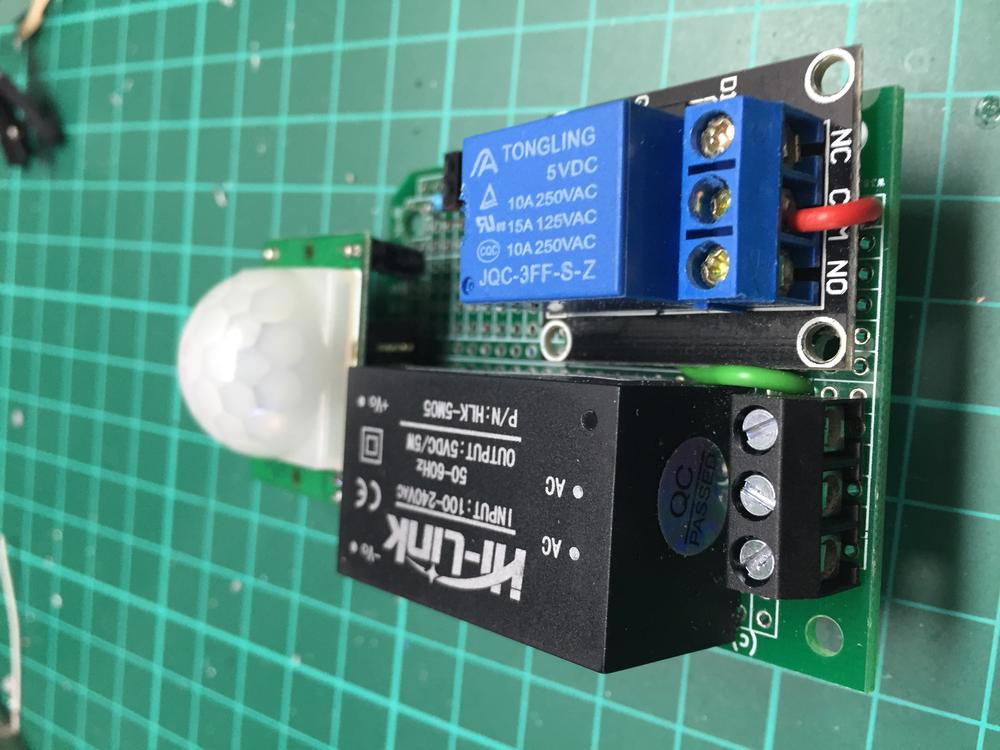

PIR sensor A

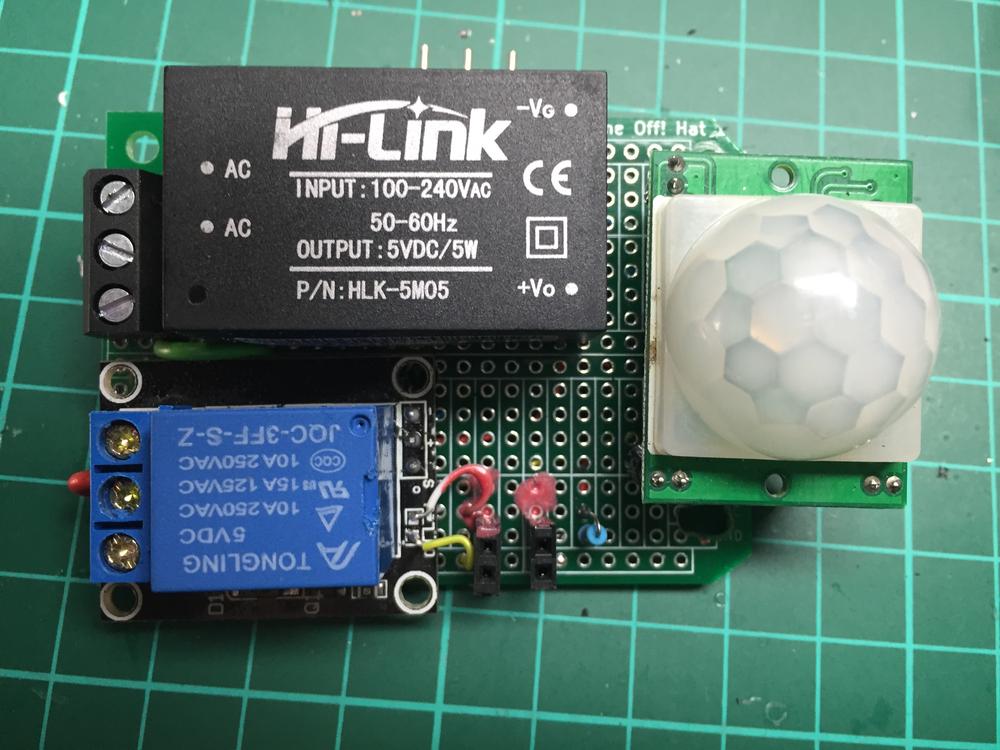

PIR sensor B

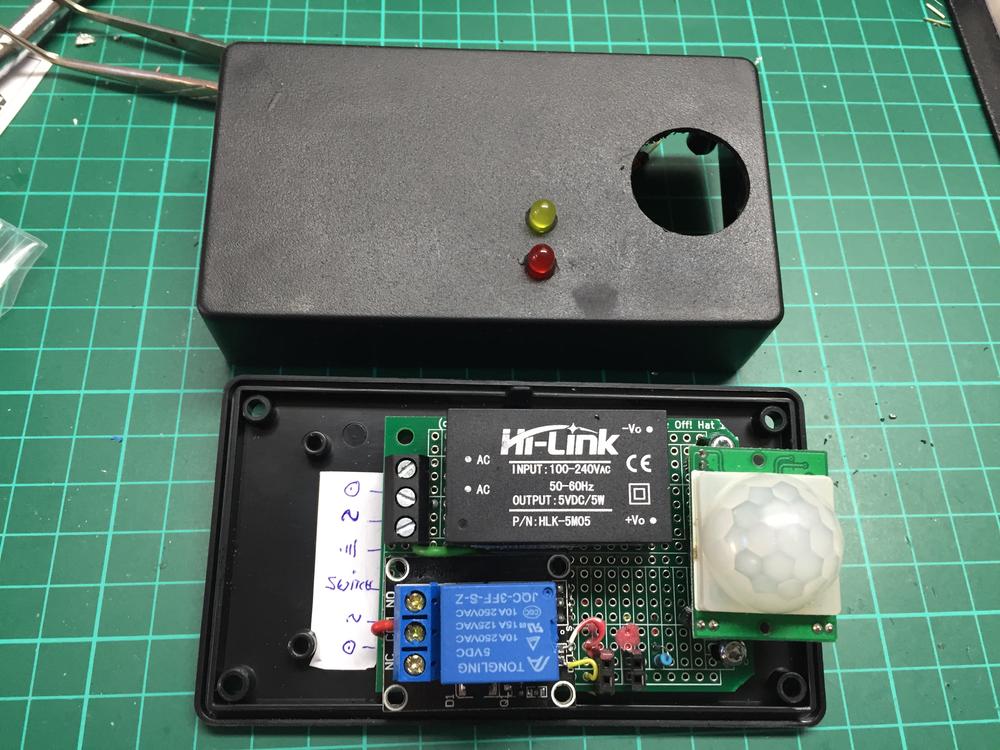

PIR sensor C

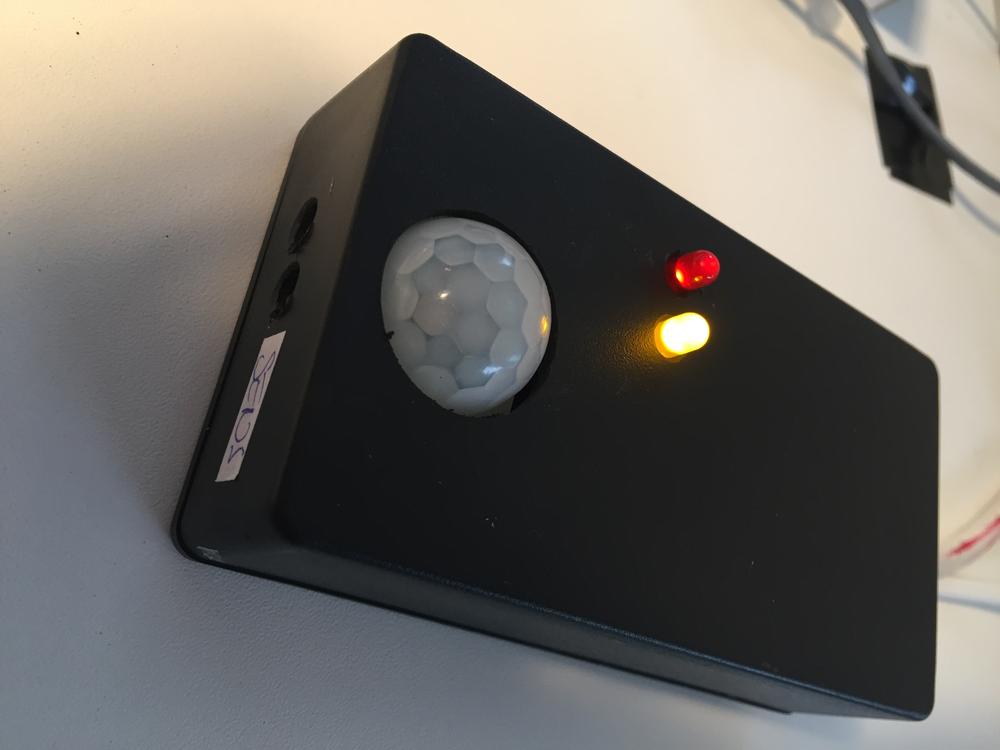

PIR sensor in behuizing
