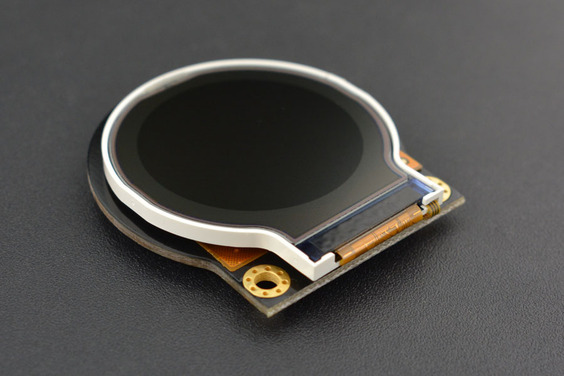

Pantalla LCD TFT de 2,2” V1.0 (interfaz SPI)

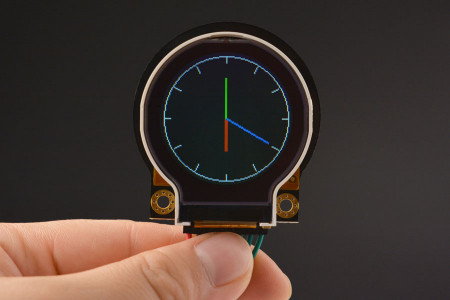

Este es un módulo de pantalla LCD TFT de 2,2” con un voltaje de entrada de 3,3 V~5,5 V, que se utiliza para mostrar patrones y caracteres coloridos. La velocidad de actualización de pantalla más rápida es de aproximadamente 256 ms. El módulo puede mostrar múltiples patrones en un ciclo y realizar un efecto de visualización dinámico. Actualmente, hay 19 colores comunes definidos en la biblioteca y los usuarios también pueden personalizar códigos de color de 16 bits. Si tomamos como origen de coordenadas el punto central del display, el valor absoluto máximo del eje positivo y negativo será 64.

Nota: el parámetro “2,2 pulgadas” se anota de acuerdo con el Especificación de pantalla proporcionada por el fabricante de la pantalla, el área de visualización real es de aproximadamente 1,26 pulgadas (diámetro: 32 mm).

Características

• LCD circular
• Comunicación SPI

Especificación

• Voltaje de suministro: 3,3 V ~ 5,5 V CC
• Corriente de funcionamiento: 40mA
• Color de la pantalla: multicolor
• Resolución: 128*128
• Frecuencia de actualización: 10 Hz (MÁX.)
• Tipo de interfaz: SPI
• Temperatura de funcionamiento: -30 ℃ ~ + 70 ℃

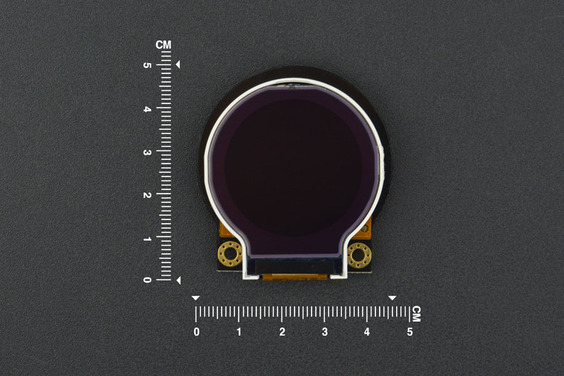

• Dimensión: 46×49 mm/1,81×1,93”

Documentos

• wiki del producto

Lista de embarque

• Módulo de pantalla LCD TFT de 2,2” V1.0 x1
