Panel de matriz LED RGB 32x32 - paso de 4 mm

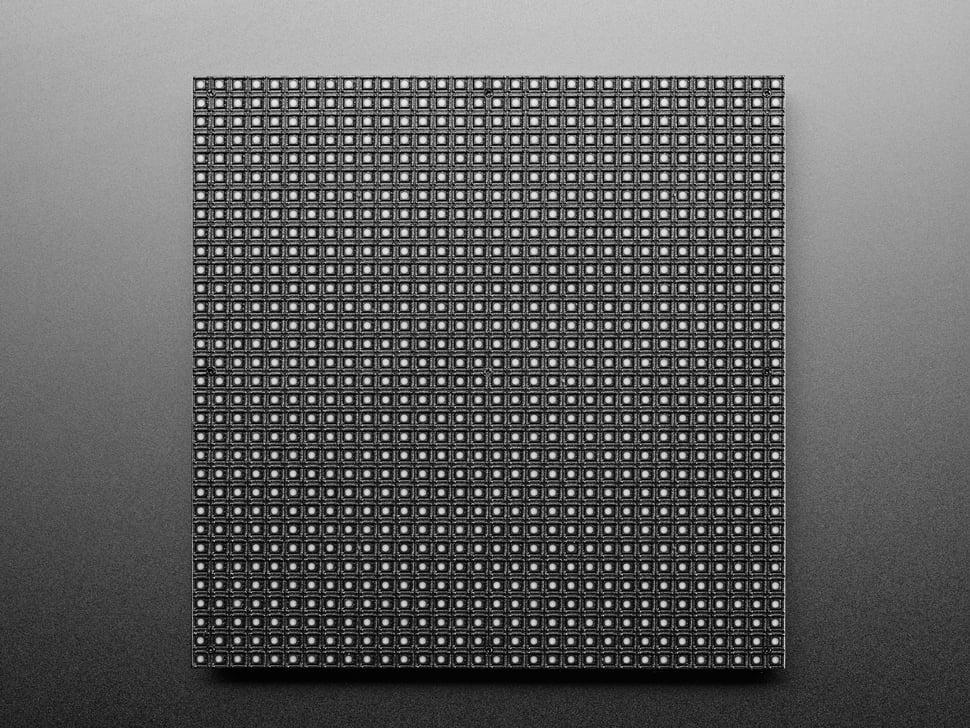

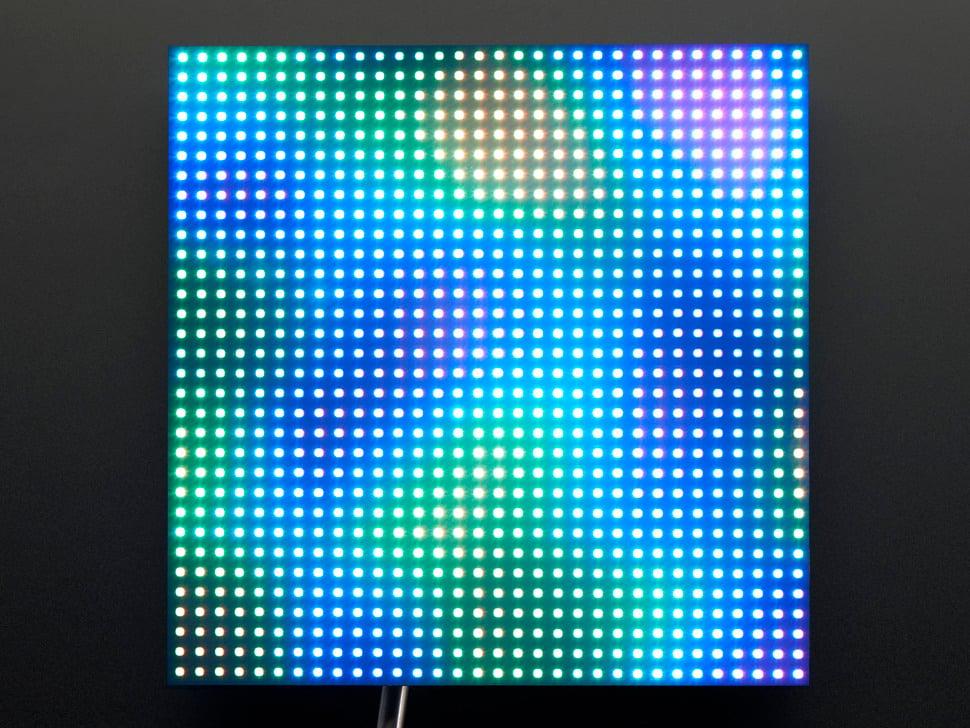

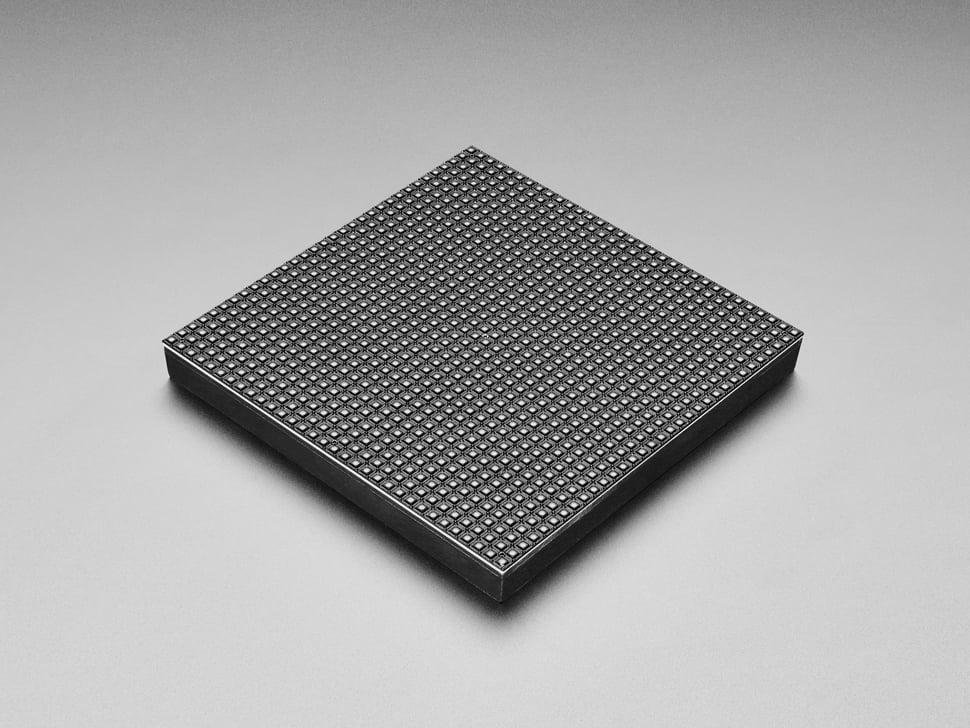

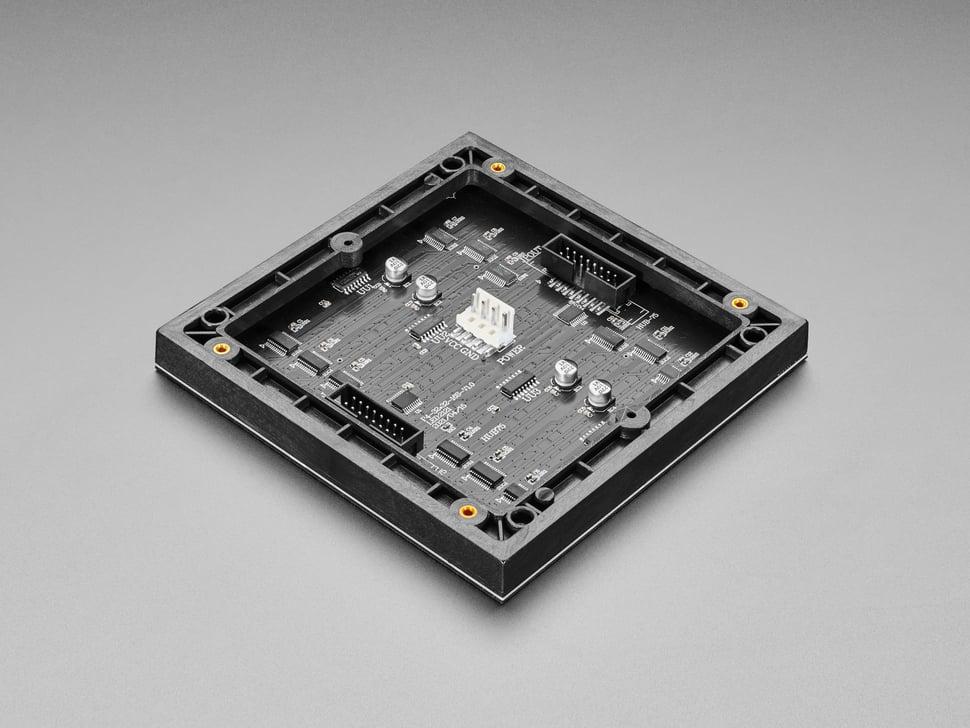

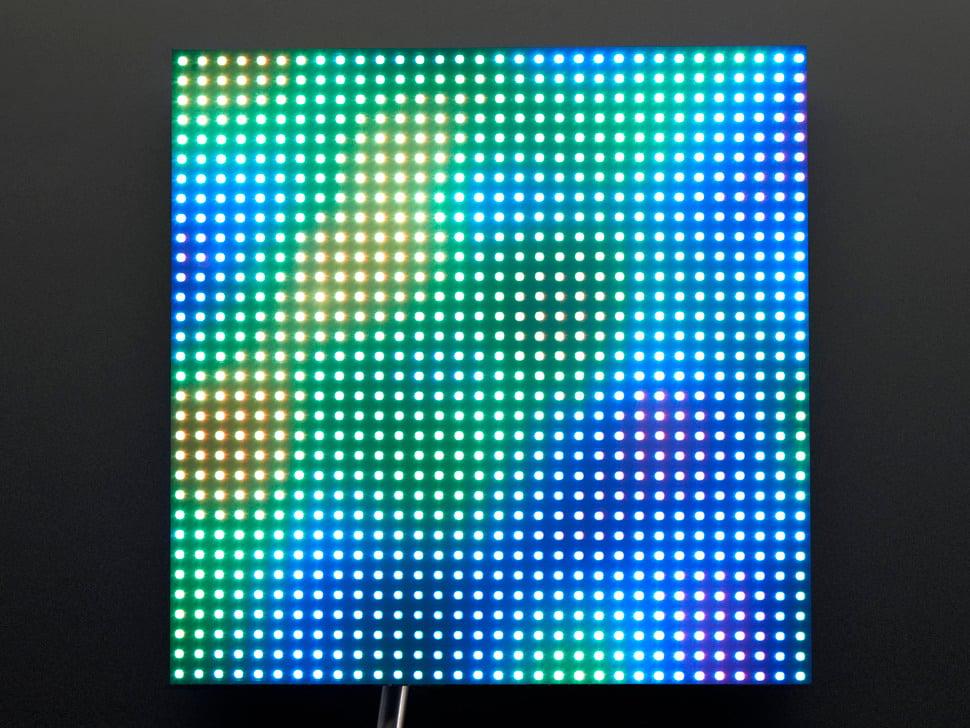

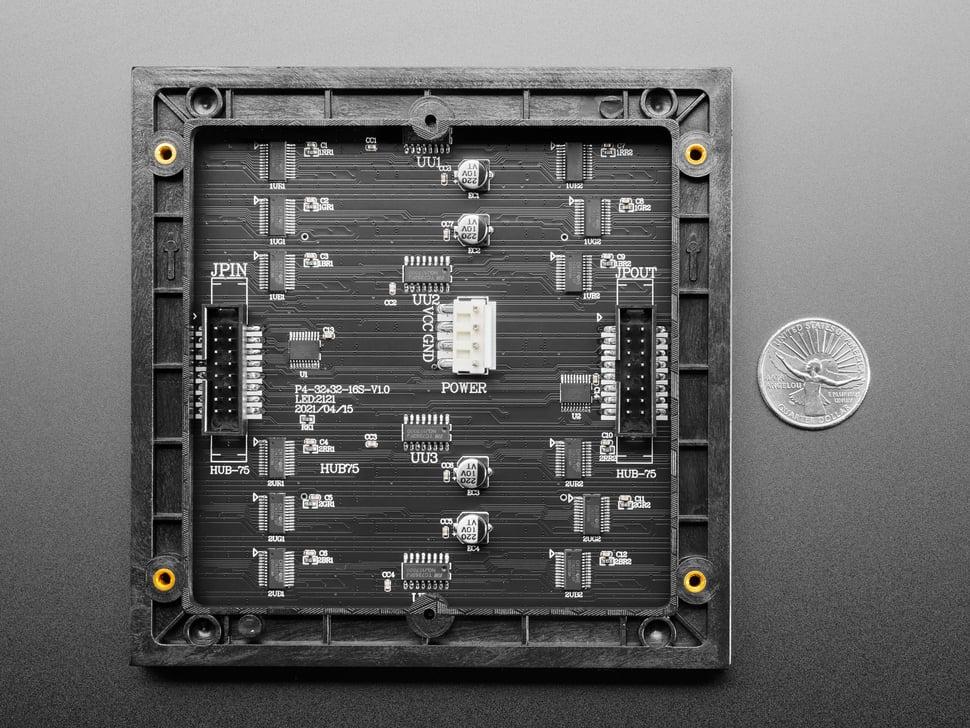

Lleve un poco de Times Square a su hogar con este panel de matriz de LED RGB de 32 x 32 cuadrados de 5 pulgadas totalmente adorable. Estos paneles se utilizan normalmente para hacer videowalls, aquí en Nueva York los vemos a los lados de los autobuses y paradas de autobús, para mostrar animaciones o videoclips cortos. Pensamos que se veían realmente geniales, así que recogimos algunas cajas de ellos en una fábrica. Tienen 1024 LED RGB brillantes dispuestos en una cuadrícula de 32x32 en el frente con un espacio de cuadrícula de 4 mm. En la parte posterior hay una PCB con dos juegos de conectores IDC duales (dos de entrada, dos de salida: en teoría, puede encadenarlos) y 12 pestillos de 16 bits que le permiten controlar la pantalla con una velocidad de escaneo de 1:16.

Estas pantallas se pueden 'encadenar': conecte una salida a la siguiente entrada, pero nuestro código de ejemplo de Arduino no admite esto (todavía). ¡Requiere un procesador de alta velocidad y más RAM que el Arduino!

Estos paneles requieren 13 pines digitales (datos de 6 bits, control de 7 bits) y un buen suministro de 5 V, hasta 4 A por panel. Sugerimos nuestro adaptador de 5V regulado de 4A y luego conectar un conector de 2,1 mm. ¡Consulte nuestro tutorial para obtener más detalles!

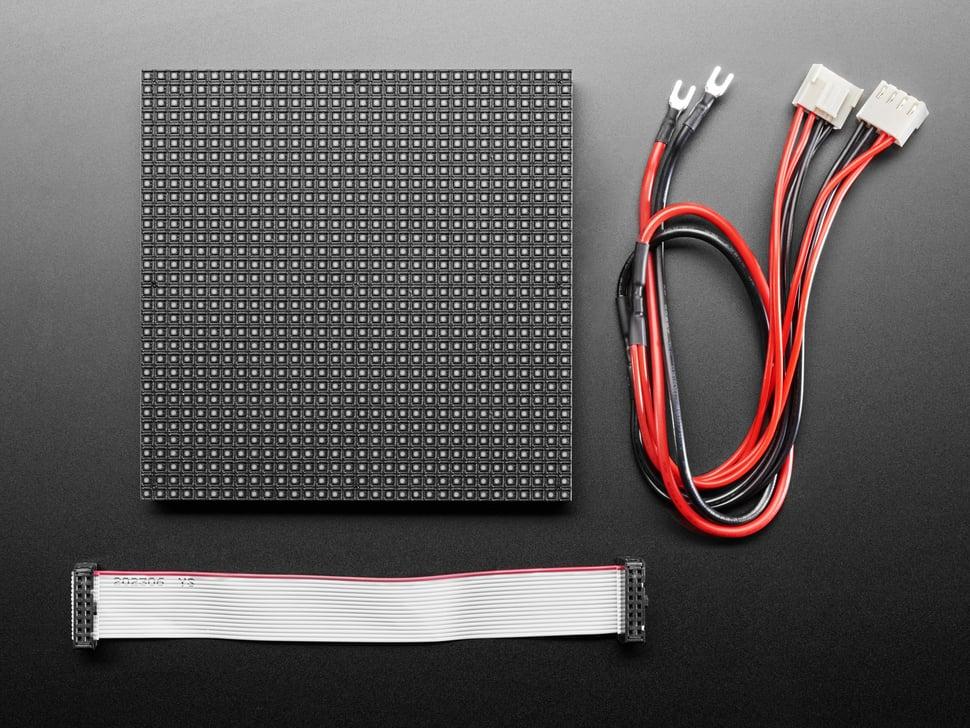

Viene con: un único panel RGB de 32x32, dos cables IDC, un cable de alimentación, 4 tornillos de montaje y miniimanes (parece que estos suelen estar montados en una base magnética)

Tenga en cuenta que estas pantallas están diseñadas para funcionar con FPGA u otros procesadores de alta velocidad: no tienen control PWM integrado de ningún tipo. En cambio, se supone que debe volver a dibujar la pantalla una y otra vez para PWM 'manualmente' todo. En un arduino de 16 MHz, logramos exprimir el color de 12 bits (4096 colores) con un uso de CPU del 40%, pero esta pantalla realmente brillaría si estuviera impulsada por cualquier FPGA, CPLD, Propeller, XMOS u otro controlador multinúcleo de alta velocidad. La buena noticia es que la pantalla tiene un balance de blancos previo con una buena uniformidad, por lo que si enciende todos los LED, no es un blanco particularmente teñido.

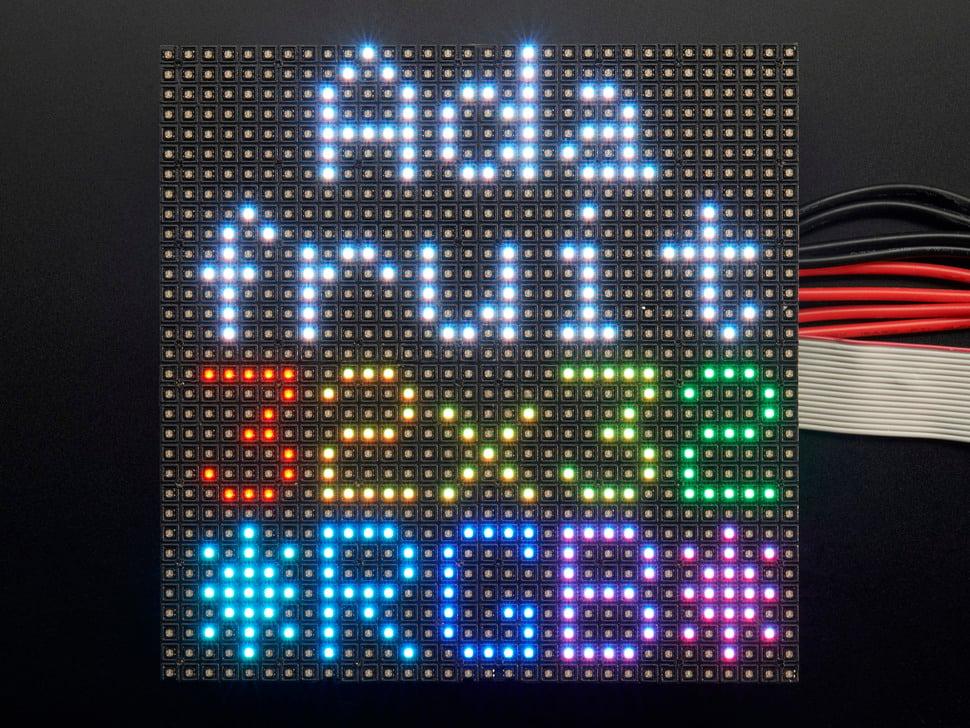

Por supuesto, no lo dejaríamos con una hoja de datos y "¡buena suerte!" Tenemos diagramas de cableado completos y código de biblioteca Arduino en funcionamiento con ejemplos de píxeles de dibujo, líneas, rectángulos, círculos y texto. ¡Obtendrás tu explosión de color en una hora! En un Arduino, necesitará 13 pines digitales y alrededor de 1600 bytes de RAM para almacenar en búfer la imagen en color de 12 bits. En este momento no tenemos documentación de cableado para el MEGA.

¡Tenga en cuenta! Estos paneles son existencias sobrantes de fábricas que fabrican enormes tableros de luces. Por ese motivo, el aspecto y el tamaño pueden variar de un lote a otro, aunque la operación básica, el código base y el tutorial sean los mismos.
