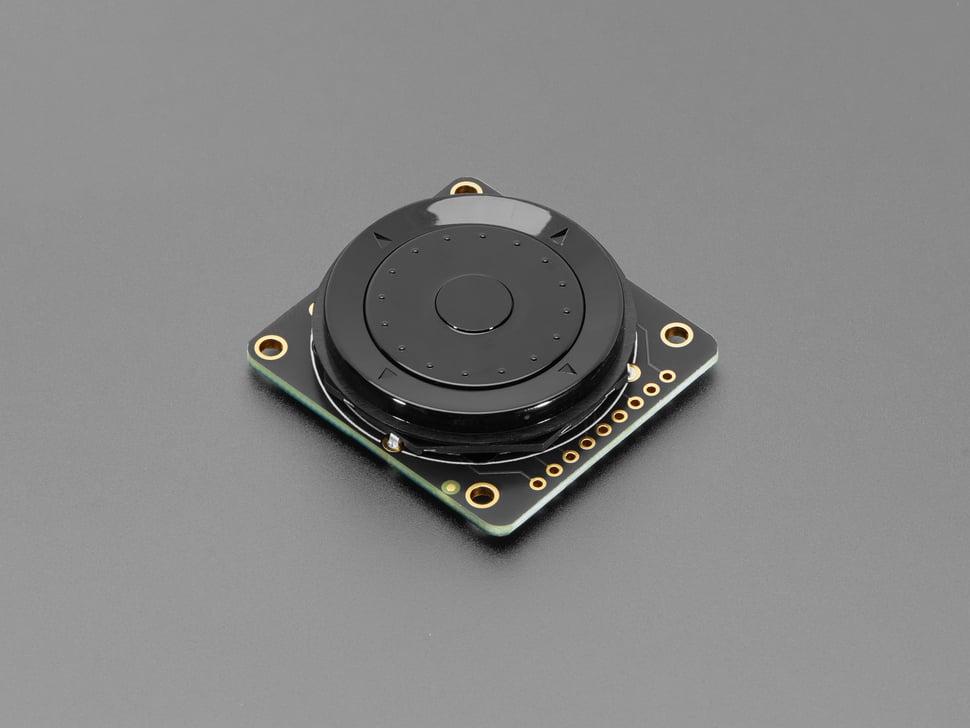

Placa de expansión para codificador de navegación rotatorio Adafruit ANO

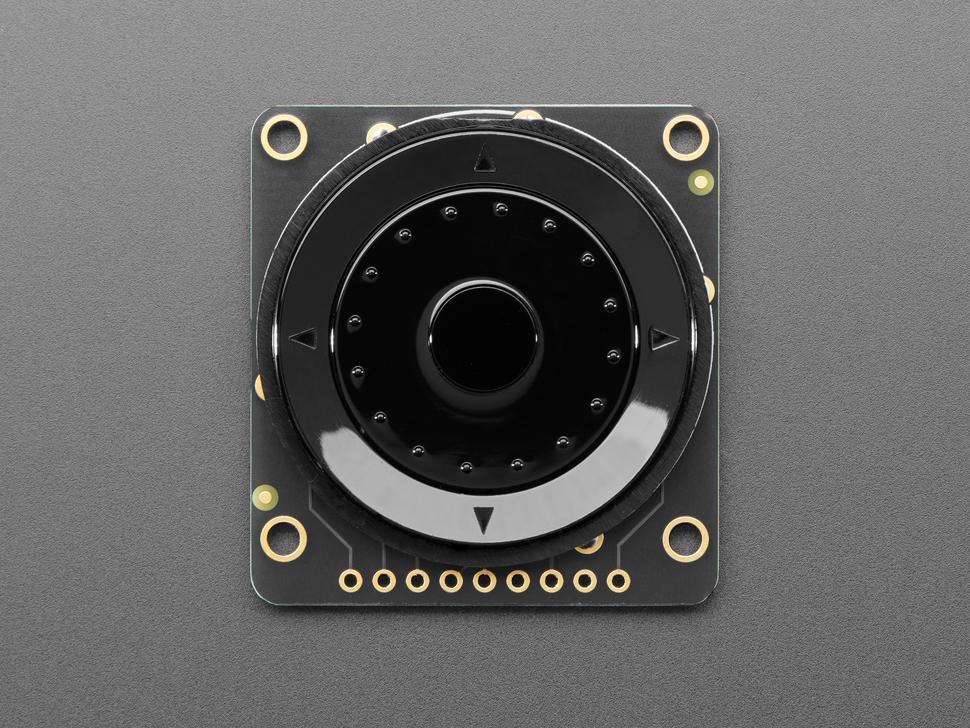

La rueda codificadora rotativa de ANO evoca la nostalgia con su icónico diseño de rueda de desplazamiento con clic, similar al de los iPods originales. Es un elemento de interfaz de usuario compacto e intuitivo, ideal para aplicaciones versátiles.

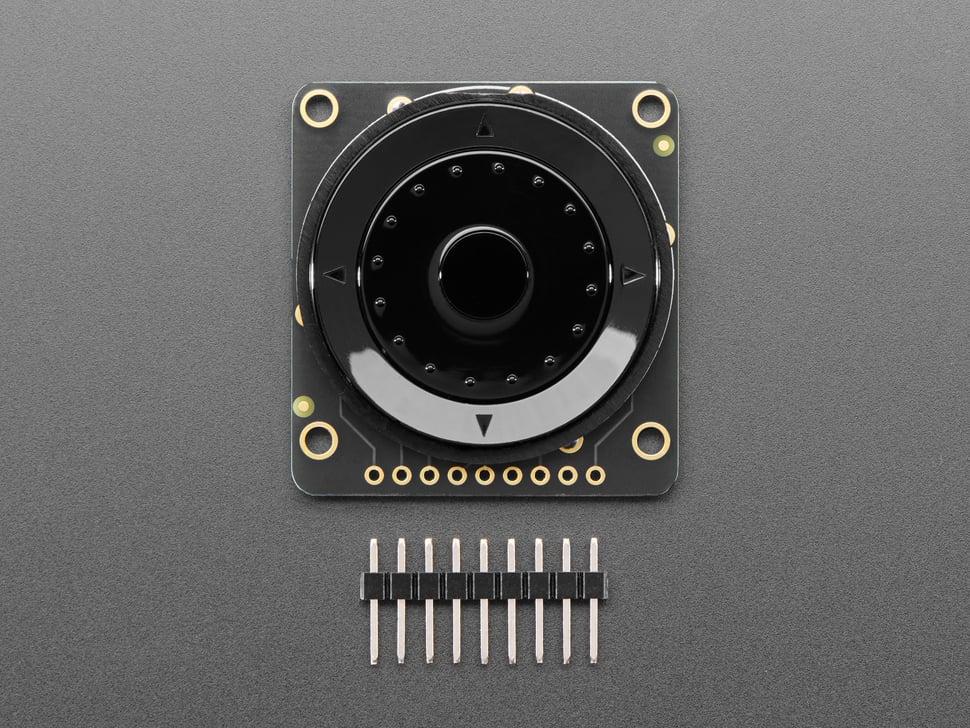

Para simplificar la integración, el producto incluye una placa de conexión que adapta la inusual configuración de pines a una tira de pines compatible con protoboards. Esta versión viene con el codificador presoldado, lo que garantiza su uso inmediato.

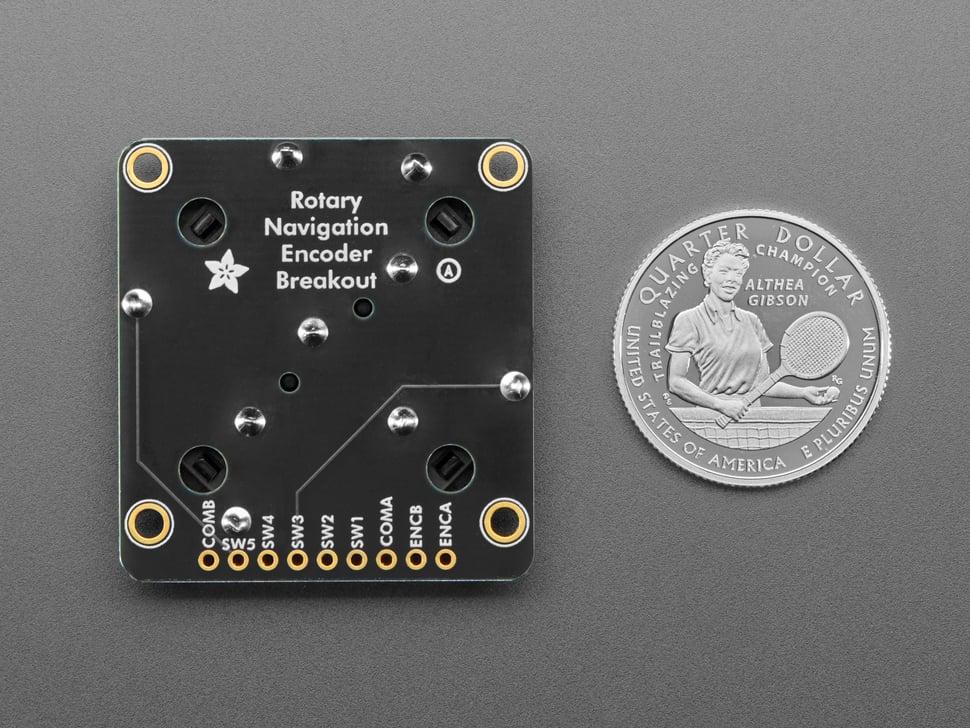

No se incluyen resistencias pull-up ni pull-down; utilice las funciones integradas de su microcontrolador para garantizar la compatibilidad. La configuración requiere 7 puertos GPIO: 5 para botones y 2 para pines de codificador rotatorio. Con 2 pines comunes, generalmente conectados a tierra, puede utilizar resistencias pull-up internas para el funcionamiento. En este ejemplo, se utilizan GPIO conectados a los puertos COM, configurados como salidas, aunque también existe la opción de conexión directa.
