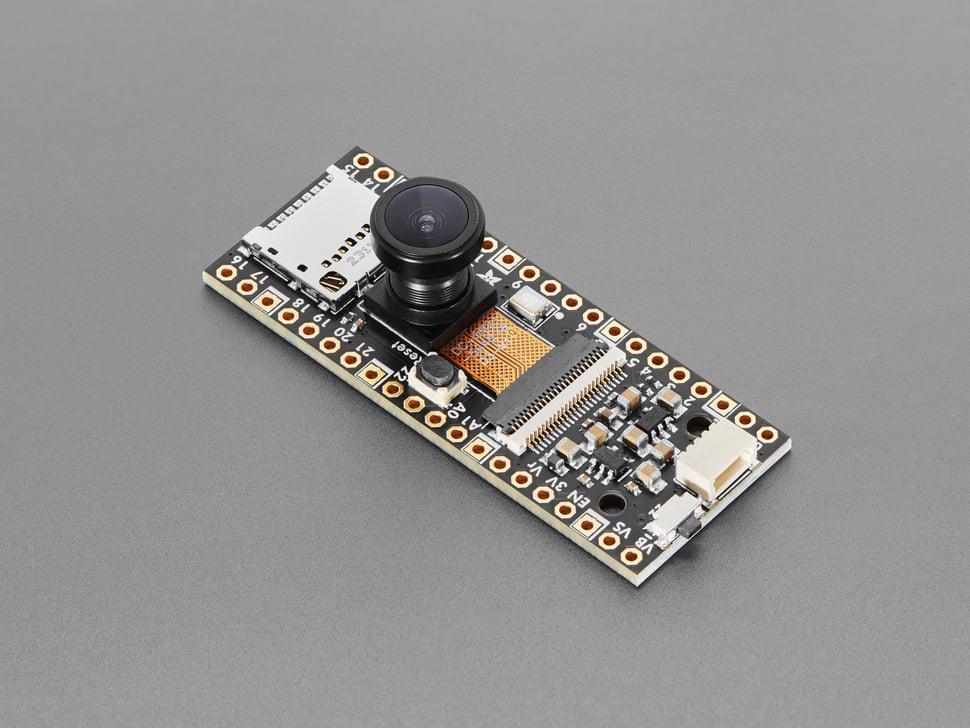

Módulo de desarrollo para cámara Adafruit PiCowBell - Lente gran angular de 120 grados

¡Ding dong! ¿Lo oyes? Es la PiCowbell sonando, avisándote de que la nueva placa de desarrollo para cámara Adafruit PiCowbell OV5640 con lente gran angular de 120 grados ya está disponible. Se trata de una cámara OV5640 de alta calidad con un sensor de 5 megapíxeles, una lente gran angular de 120 grados y todos los circuitos necesarios para empezar a tomar fotos con tu Pico o Pico W.

Puedes capturar imágenes RGB sin procesar para su análisis, o usar la codificación JPEG integrada para guardarlas en una tarjeta SD o subirlas a Adafruit . El chip RP2040 cuenta con una interfaz PIO rápida y memoria suficiente para conectarse con cámaras DVP (digitales paralelas de 8 bits). Estos sensores de cámara tienen 8 pines de datos de imagen, señales de reloj de píxeles, sincronización horizontal (H Sync) y vertical (V Sync), además de una interfaz de configuración I2C y un pin de reinicio y apagado. ¡Esto significa que se utilizan muchos pines GPIO! Aun así, quedan 6 pines GPIO disponibles incluso después de añadir una tarjeta SD y un botón de obturador.

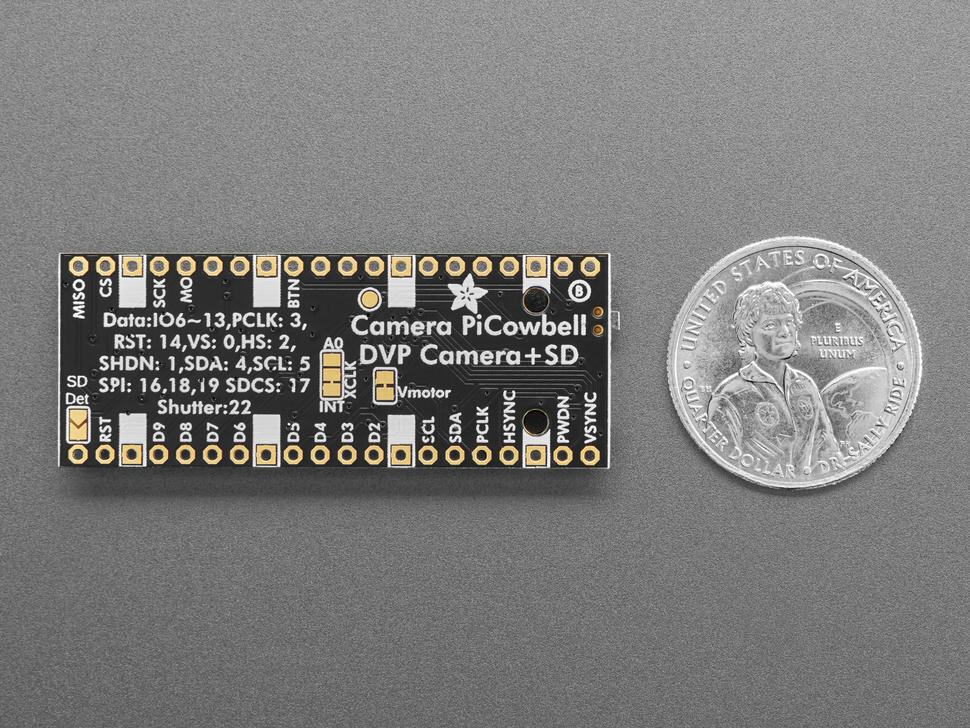

Características de la cámara PiCowbell:

• Interfaz para el módulo de cámara OV5640
• Sincronización vertical: GPIO 0
• Apagado: GPIO 1
• HSync: GPIO 2
• Reloj de píxeles: GPIO 3
• SDA/SCL: GPIO 4 y GPIO 5
• Digital de 8 bits: GPIO6 a GPIO13
• Reinicio: GPIO 14
• Motor de vacío conectado a 3,3 V para módulos de enfoque automático
• Tarjeta Micro SD: SPI en GPIO 16, GPIO 18 y GPIO 19
• Selección de chip en GPIO 17
• Detección SD opcional en GPIO 15
• Botón del obturador en GPIO 22
• Botón de reinicio

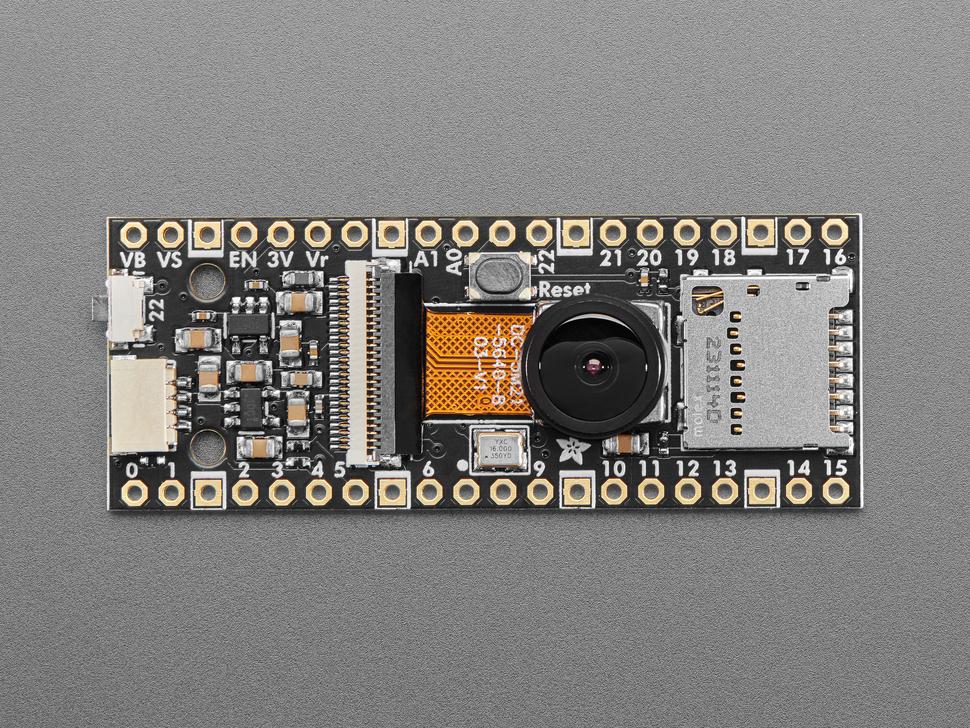

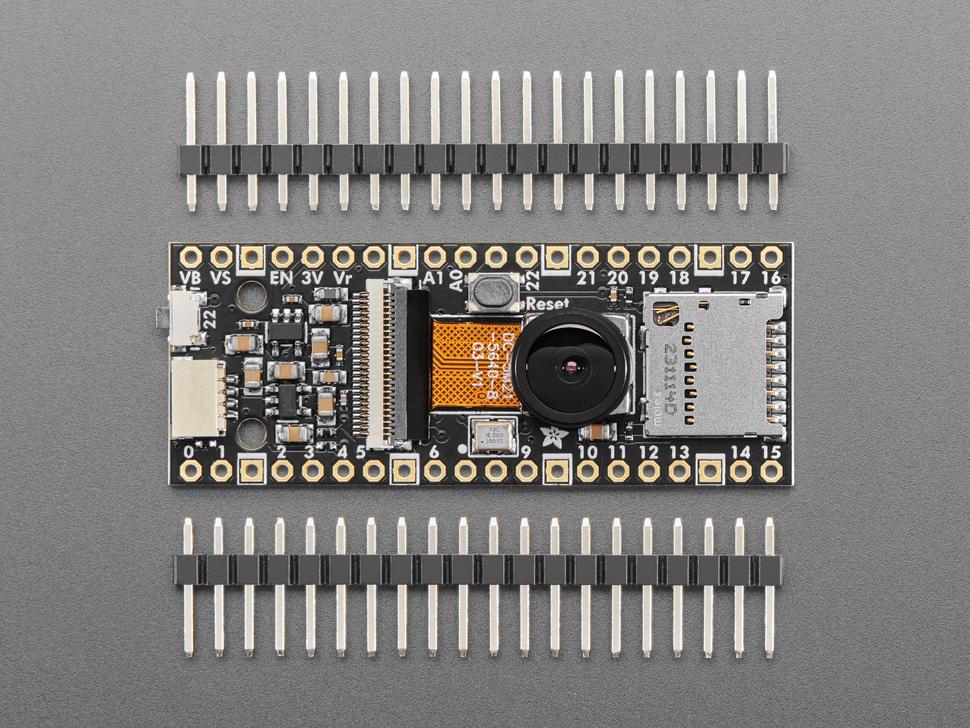

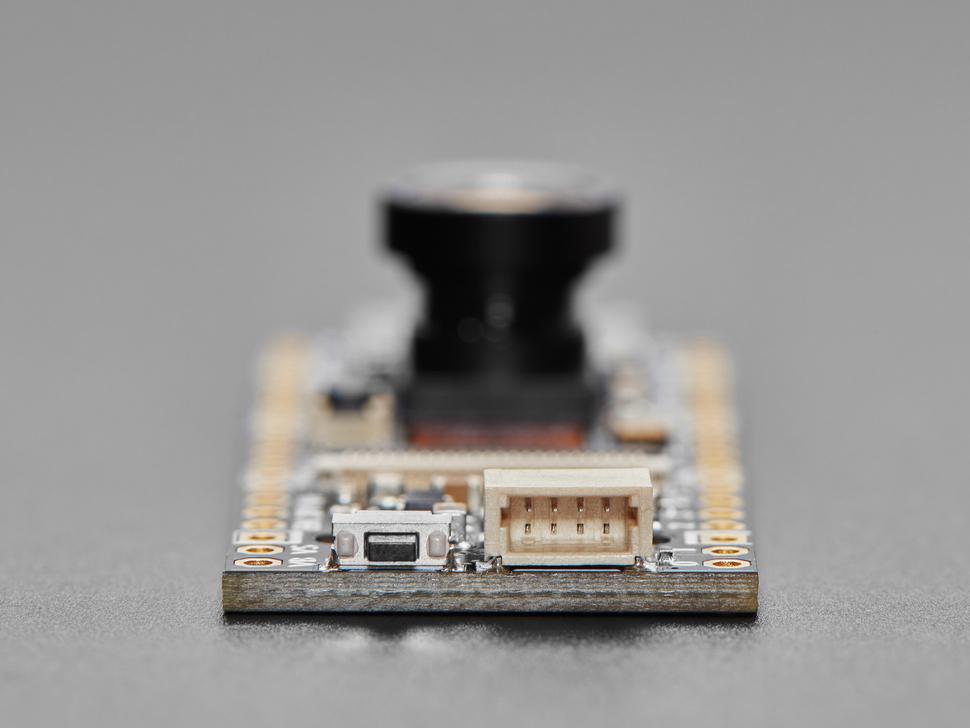

El oscilador integrado genera una señal de reloj 'XClock' de 16 MHz con un puerto Stemma QT para I2C en los pines GPIO 4 y 5. Este módulo no cuenta con autoenfoque; se trata de un módulo de enfoque fijo e infinito. Cada pedido incluye una placa de circuito impreso ensamblada, un sensor de cámara y dos conectores de 20 pines. Deberá soldar los conectores usted mismo, pero es una tarea rápida.

Dado que esta placa tiene la cámara apuntando hacia arriba, lo mejor es usar nuestro adaptador PiCowbell para colocar el Pico en un lado, con el botón de arranque accesible, y la cámara en el otro. También puedes apilar la cámara encima, lo cual es ideal si no necesitas tener fácil acceso al botón de arranque. Para un diseño compacto, puedes usar los conectores apilables Pico si quieres conectarlo a una placa de pruebas u otro accesorio con enchufes. Suéldalos al Pico de manera que la cámara quede arriba.

Utiliza los conectores Pico Socket Headers si quieres una conexión directa y segura, sin cables sueltos. También puedes soldarlos al Pico y conectar la cámara encima.
