Rejilla de montaje de aluminio Adafruit Swirly para PCB con espaciado de 0,1"

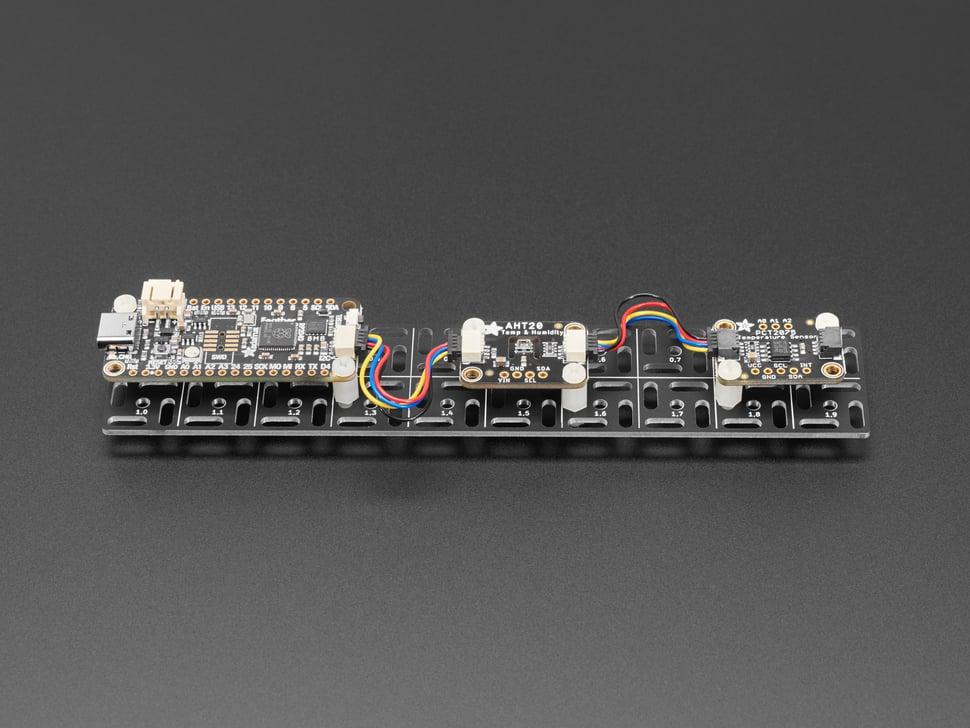

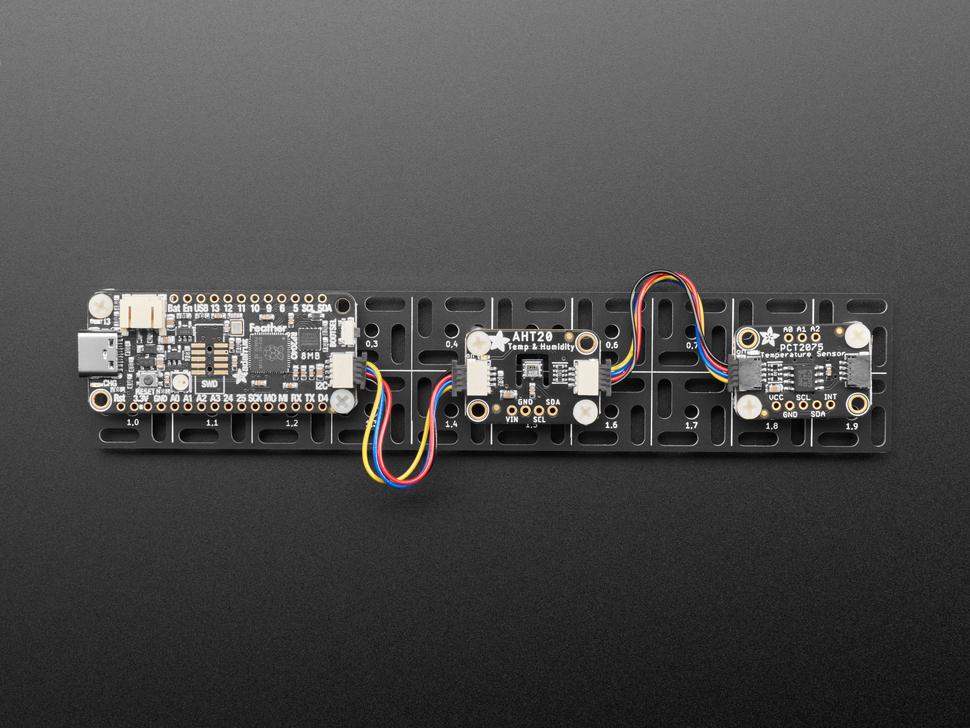

Gracias a que la mayoría de nuestras placas de desarrollo, sensores y módulos incorporan puertos Stemma QT plug-and-play, ensamblar proyectos con múltiples placas se ha vuelto increíblemente rápido. Sin embargo, esta comodidad elimina la placa de pruebas como sustrato mecánico, lo que nos impulsó a crear un diseño de rejilla en espiral para facilitar el montaje de placas de microcontroladores y sensores.

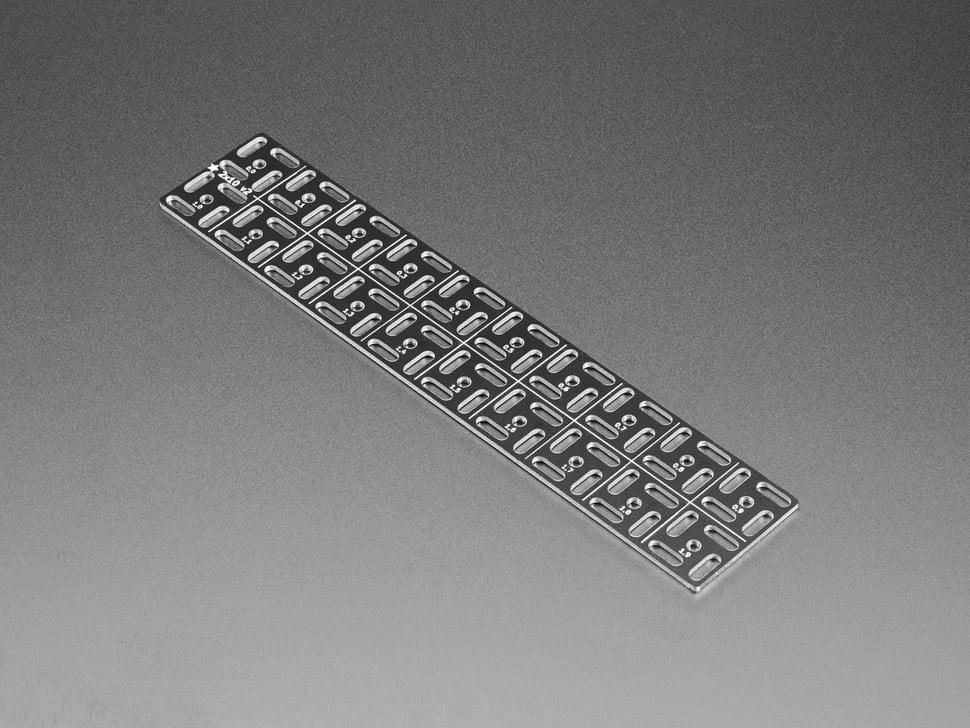

La rejilla consta de una placa de circuito impreso de aluminio con un núcleo de aluminio de una sola cara, sin cobre, y está cubierta con una máscara de soldadura negra serigrafiada. Debido a su alta conductividad eléctrica y térmica, se desaconseja el uso de tornillos metálicos, salvo que se desee crear un plano de tierra.

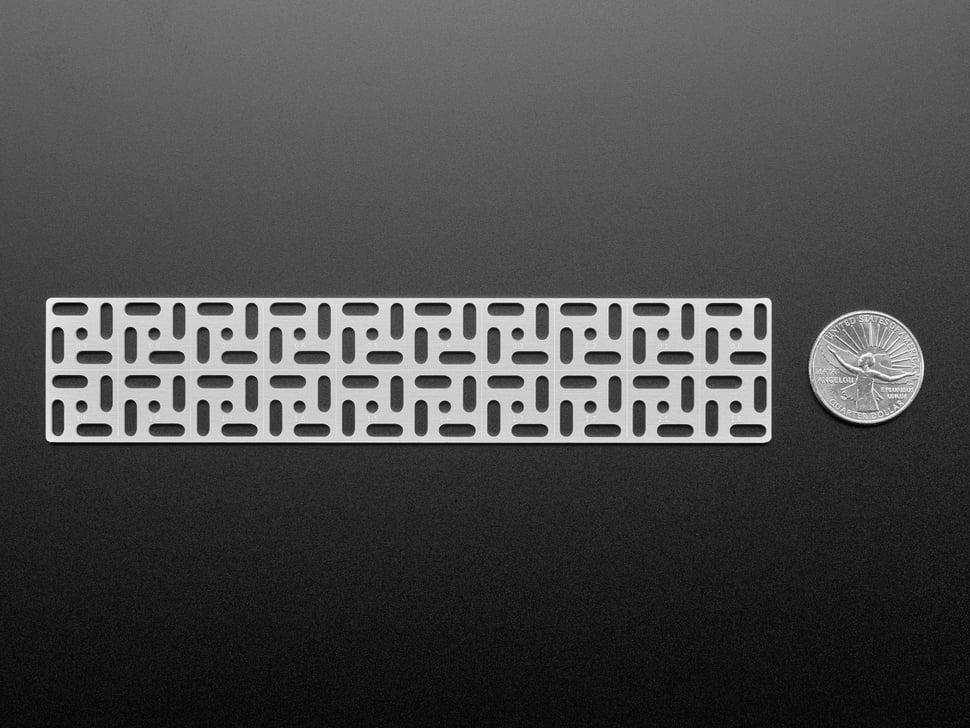

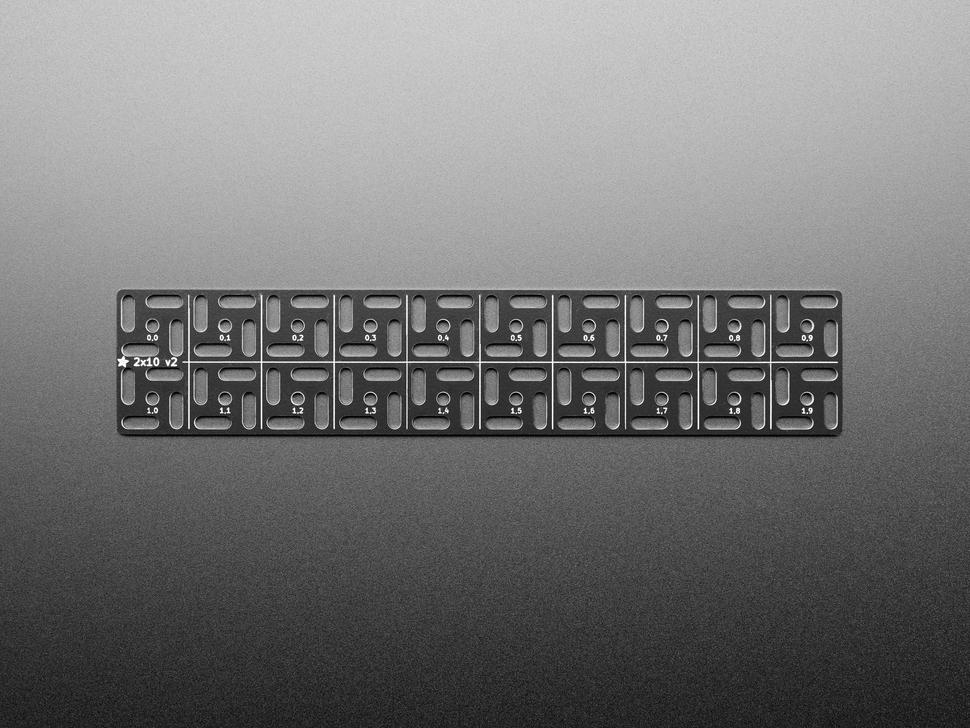

Cada cuadrado de 15,24 mm x 15,24 mm (0,6" x 0,6") cuenta con orificios o ranuras cada 0,51 mm (0,2"), ideales para un ajuste a la cuadrícula de 2,54 mm (0,1"). Los orificios tienen un diámetro de 2,54 mm (0,1") y las ranuras miden 2,79 mm x 0,76 mm (0,11" x 0,3"), lo que permite diversas construcciones. Es posible una mayor personalización mediante el corte, el taladrado o el mecanizado del aluminio. Con un tamaño de 30,5 mm x 152 mm (1,2" x 6"), o aproximadamente 37 x 150 mm, esta cuadrícula mejora la estabilidad del proyecto y la flexibilidad del diseño.
