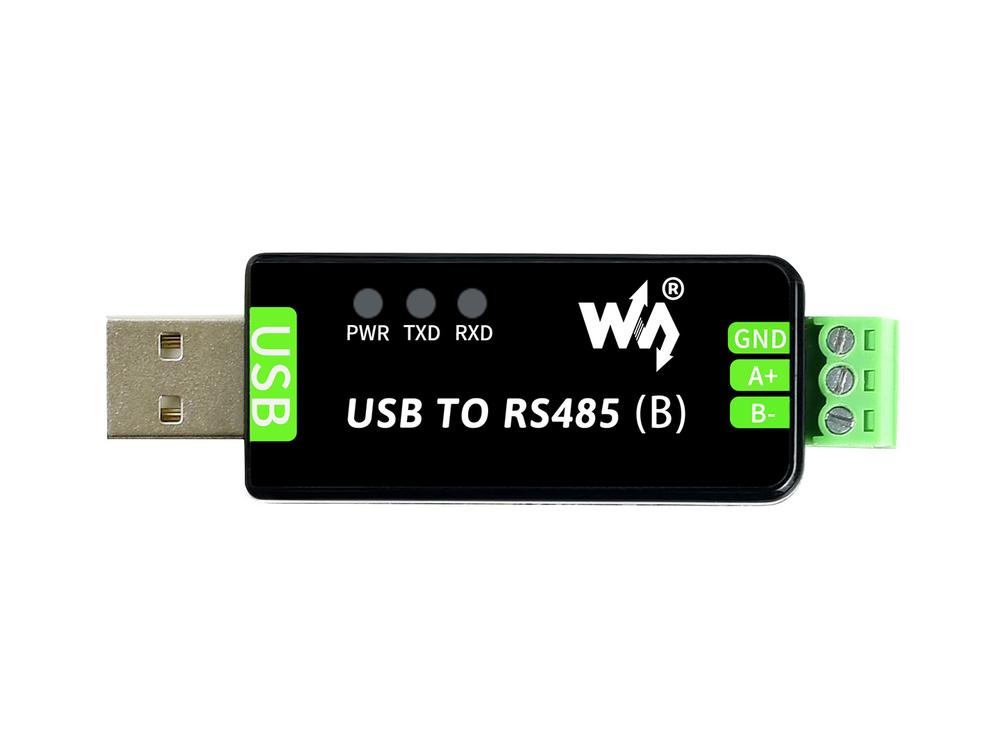

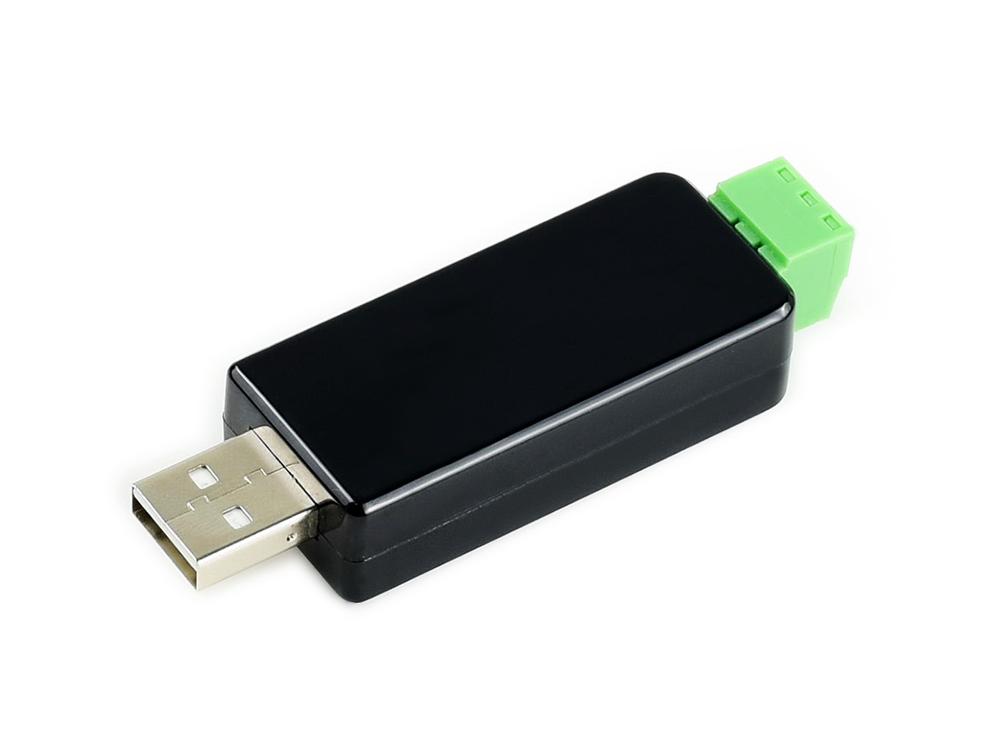

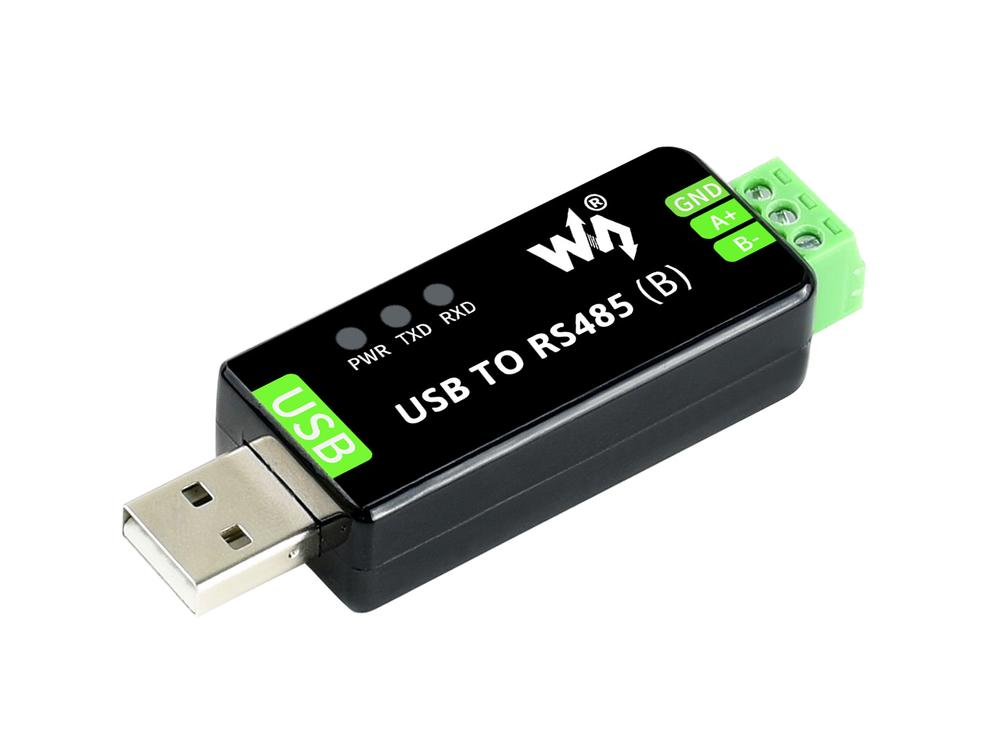

Convertidor bidireccional industrial USB a RS485 - USB a RS485 (B)

Número de artículo 22456 Marca Waveshare Modelo USB TO RS485 (B)  Share

Descripción Enlaces

Convertidor bidireccional industrial USB A RS485, CH343G original integrado, circuitos de protección múltiple

Características:

Admite conversión bidireccional de USB a RS485
Comunicación rápida, estable y confiable, mejor compatibilidad
TVS integrado (supresor de voltaje transitorio), suprime de manera efectiva el voltaje transitorio y el pico de voltaje transitorio en el circuito, a prueba de rayos y antielectrostática
Fusible reiniciable integrado y diodos de protección, asegura salidas estables de corriente/voltaje, proporciona prueba de sobrecorriente/sobrevoltaje, mejora la resistencia a los golpes
3 LED para indicar la alimentación y el estado del transceptor

Especificaciones:

TIPO DE PRODUCTO	Convertidor USB a RS485 de grado industrial
PUERTO HOST	USB
PUERTO DEL DISPOSITIVO	RS485
BAUDIOS	300bps ~ 3Mbps
USB	Tensión de funcionamiento	5V
	conector	USB-A
	Proteccion	Fusible de recuperación automática de 200 mA, protección ESD
	Distancia de transmisión	unos 5m

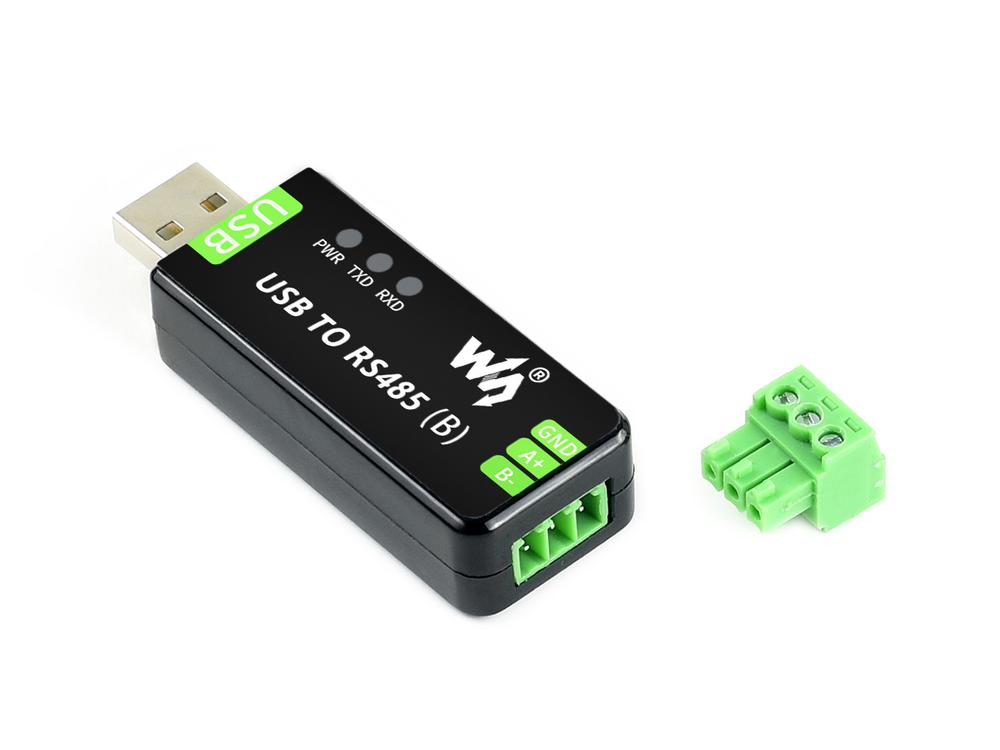

RS485	Conector	Terminal de tornillo
	Patas	A+, B-, TIERRA
	Control de dirección	Control automático de hardware
	Proteccion	600 W a prueba de rayos y supresión de sobretensiones, protección ESD de 15 KV (resistencia de equilibrio 120R integrada)
	Distancia de transmisión	Aproximadamente 1,2 km (tasa baja)
	Modo de transmisión	Punto a multipunto (hasta 32 nodos, se recomienda utilizar repetidores para 16 nodos o más)
INDICADORES LED	poder	Indicador de encendido rojo, se ilumina cuando hay conexión USB y se detecta voltaje
	TXD	Indicador TX rojo, se ilumina cuando el puerto USB envía datos
	RXD	Indicador RX rojo, se ilumina cuando los puertos del dispositivo envían datos de vuelta
ENTORNO OPERATIVO	La temperatura	-15℃ ~ 70℃
ENTORNO OPERATIVO	Humedad	5 % de HR ~ 95 % de HR
SISTEMA OPERATIVO	Mac, Linux, Android, WinCE, Windows 10/8.1/8/7/XP

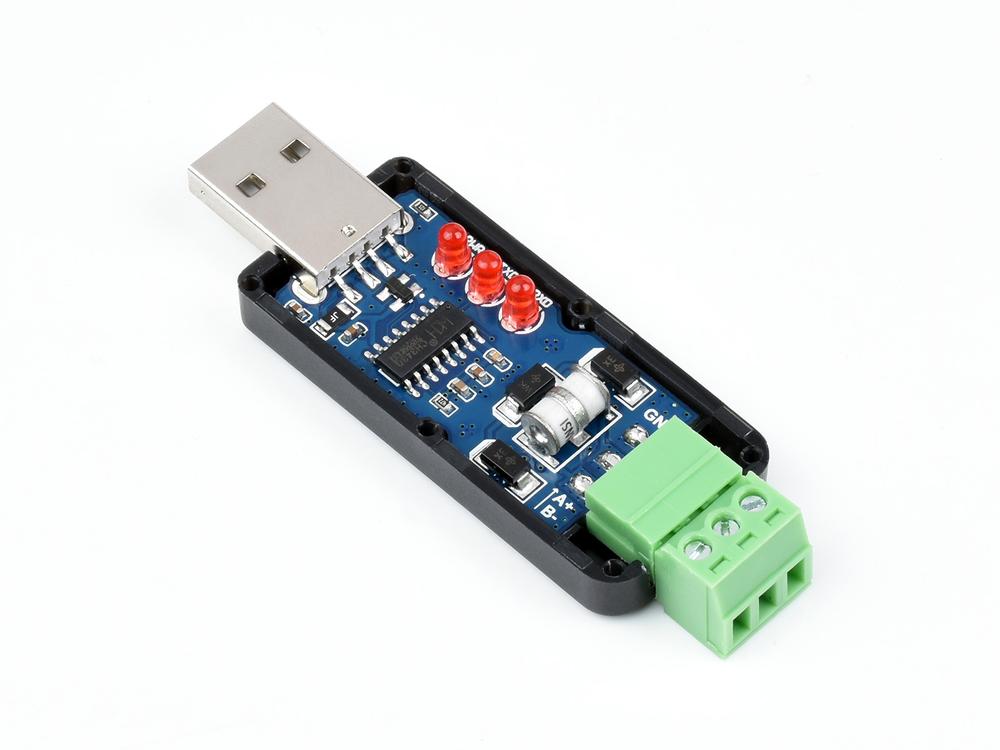

Chips originales a bordo:

Chips CH343G y SP485EEN originales integrados, que brindan una mejor estabilidad y compatibilidad, tubo a prueba de rayos incorporado, fusible reiniciable, circuitos de protección ESD y TVS, etc.

Distancia de transmisión de hasta 1,2 km

La señal USB se puede convertir en una señal RS485 diferencial equilibrada y la velocidad de transmisión es estable. La velocidad confiable es de 300bps ~ 3Mbps, la distancia de transmisión es de aproximadamente 1,2 km para RS485 y de aproximadamente 5 metros para USB.

Soporte multisistema

Compatible con Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP, etc.

SEMANA:

www.waveshare.com/wiki/USB_TO_RS485_(B)
