Pantalla gráfica monocromática 128x32 SPI OLED

Número de artículo ADA661 Marca Adafruit Modelo 661  Share Escribe una reseña

Descripción

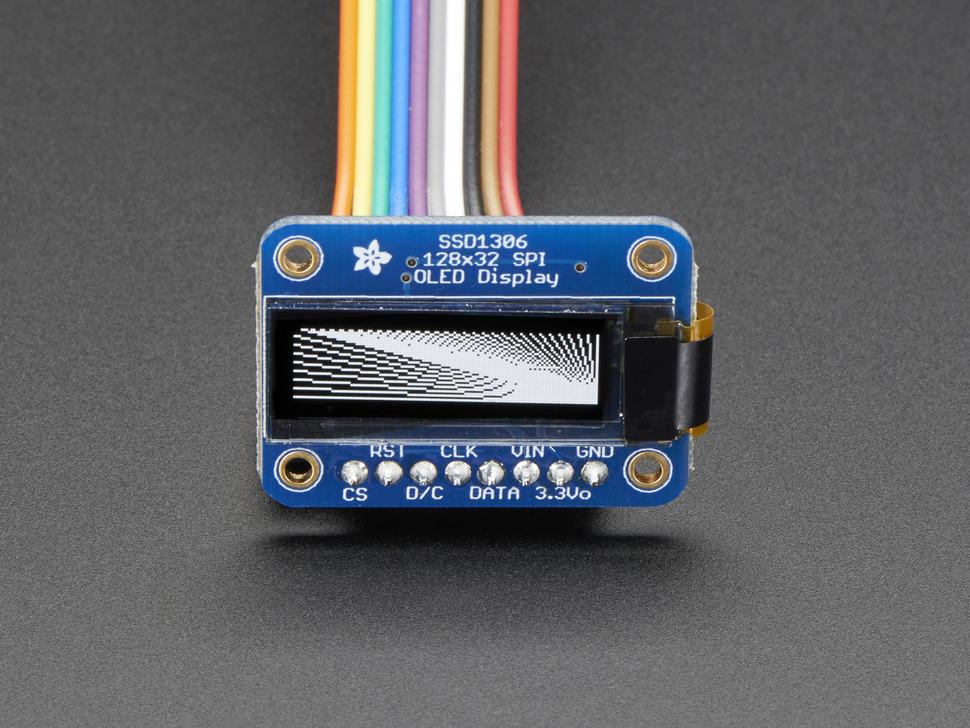

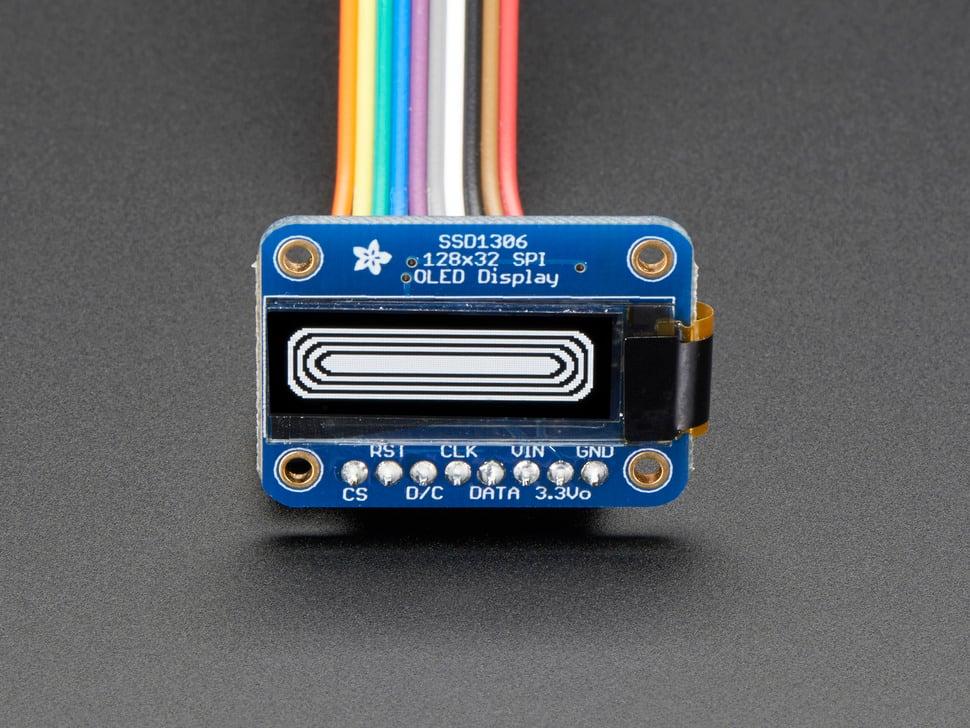

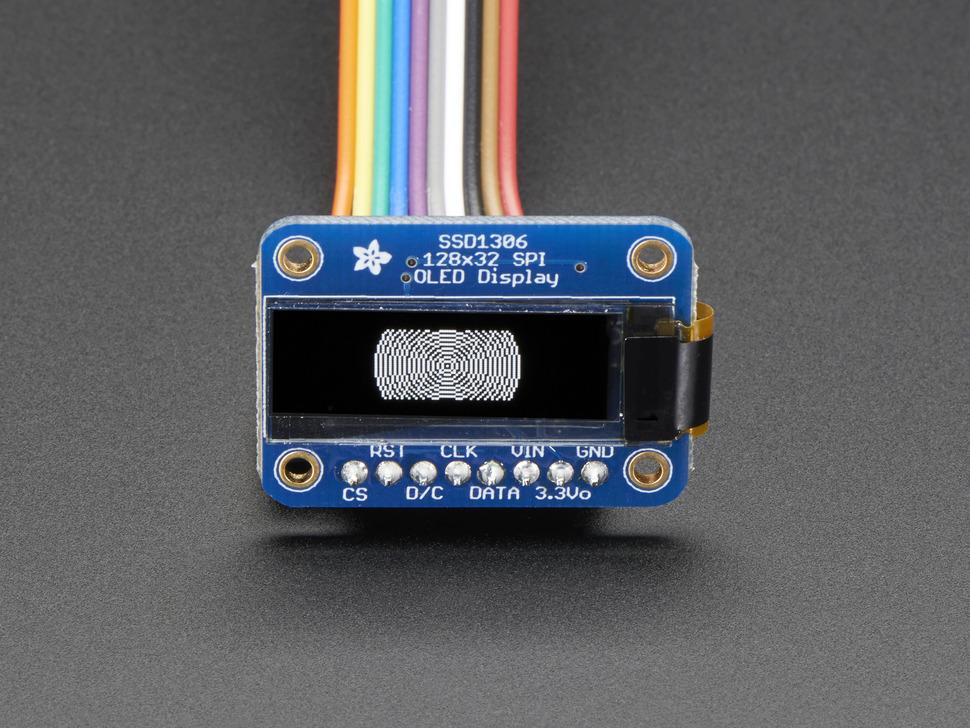

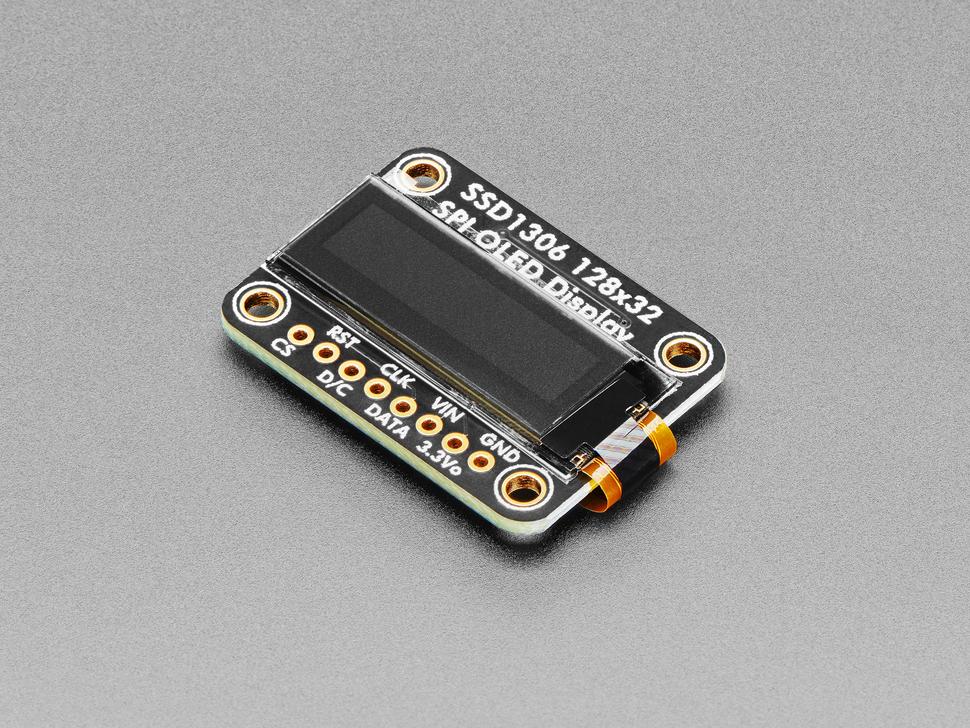

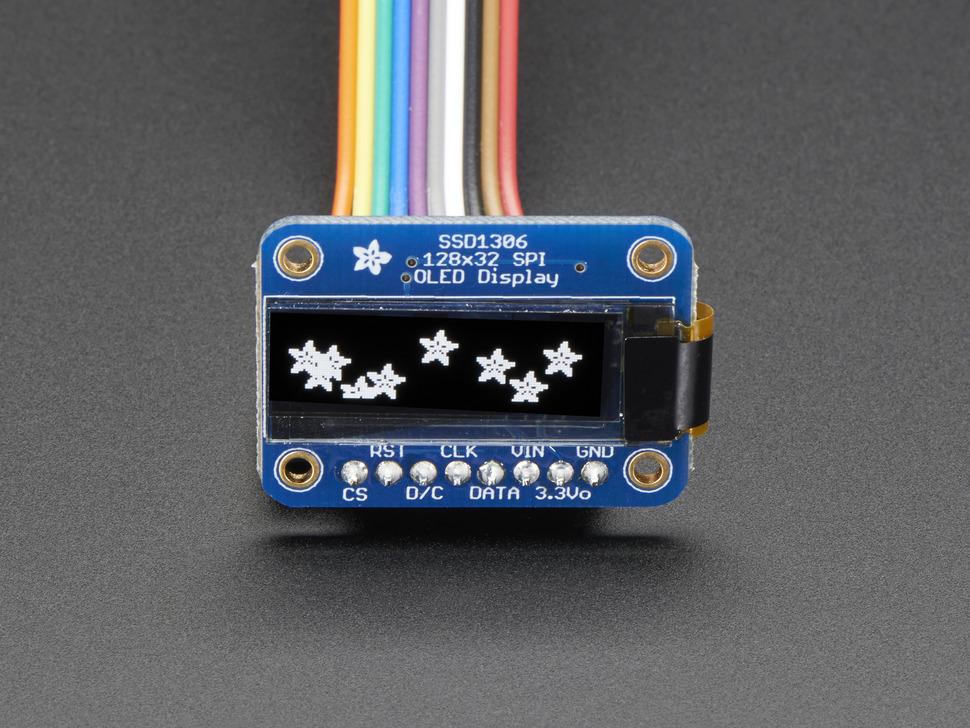

Estas pantallas son pequeñas, de solo 1" en diagonal, pero muy legibles debido al alto contraste de una pantalla OLED. Esta pantalla está hecha de 128x32 píxeles OLED blancos individuales, cada uno se enciende o apaga mediante el chip controlador. Debido a que la pantalla hace su propia luz, no se requiere retroiluminación. Esto reduce la energía requerida para hacer funcionar el OLED y es por eso que la pantalla tiene un contraste tan alto. ¡Realmente nos gusta esta pantalla en miniatura por su nitidez!

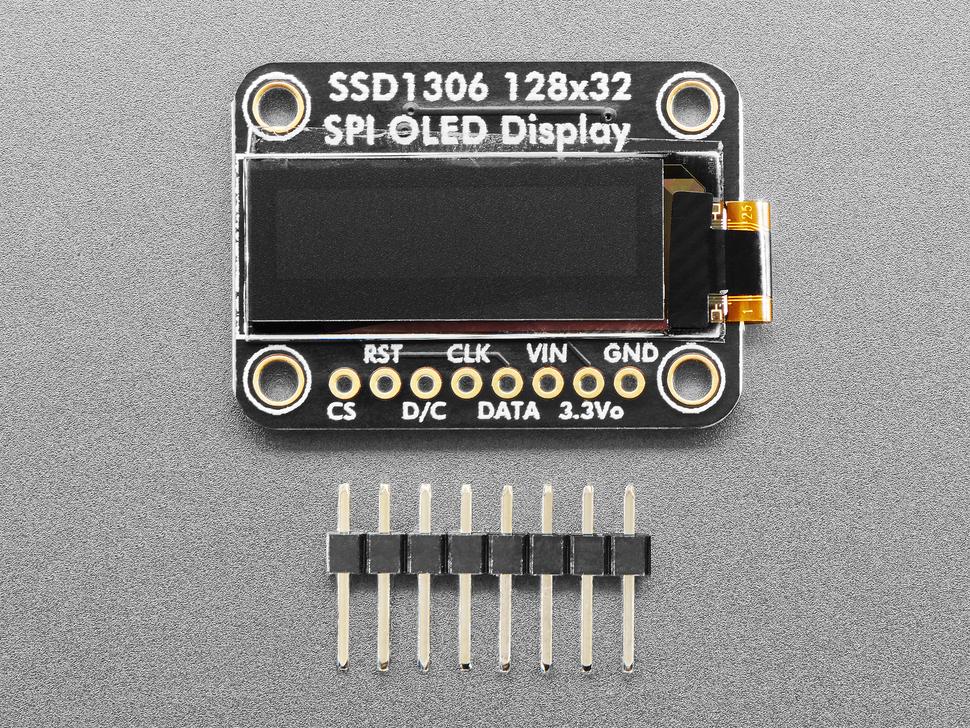

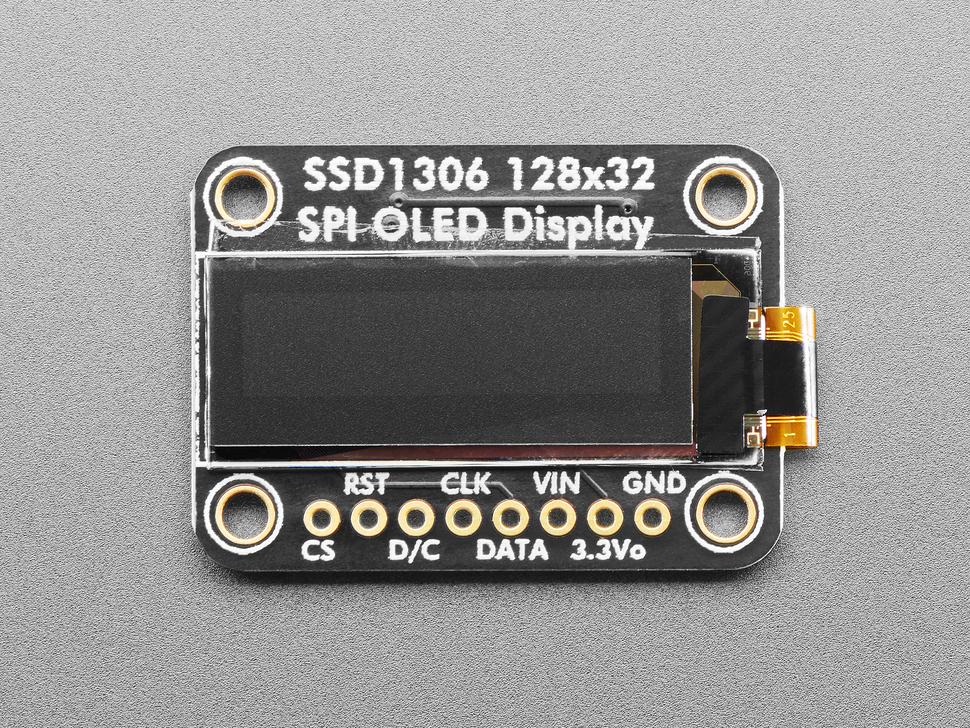

El chip controlador SSD1306 se comunica solo a través de SPI . Se requieren 4 o 5 pines para comunicarse con el chip en la pantalla OLED.

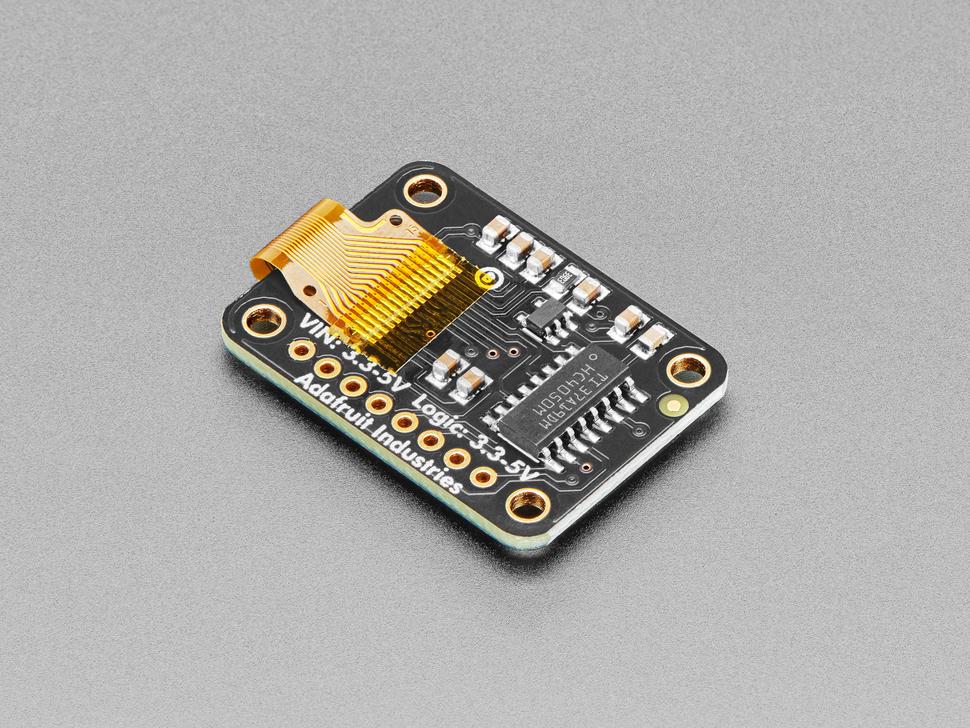

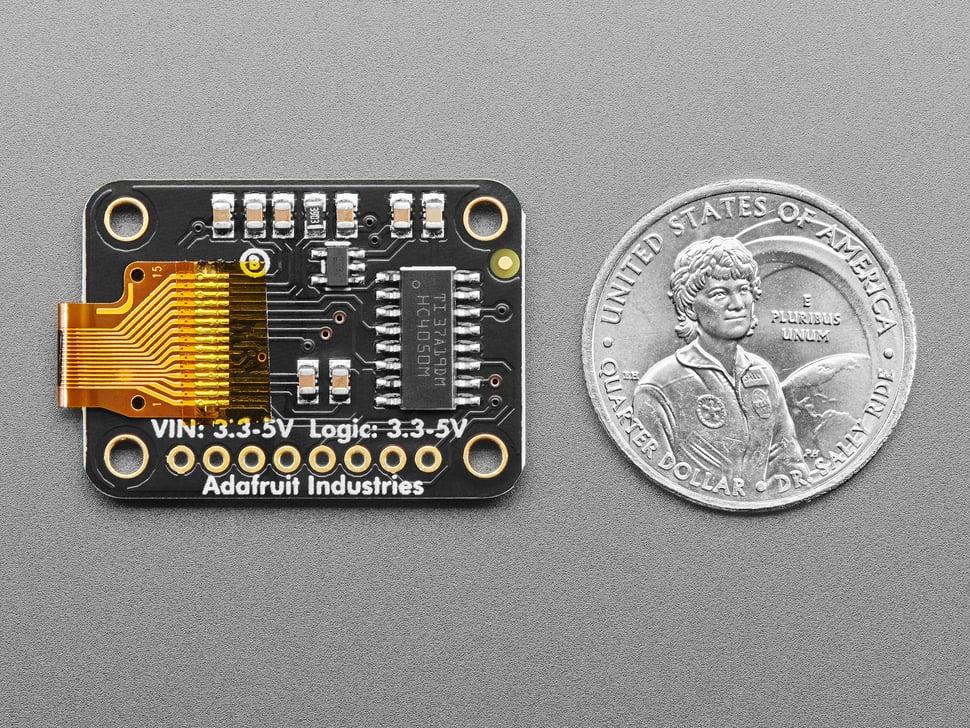

El OLED y el controlador requieren una fuente de alimentación de 3,3 V y niveles lógicos de 3,3 V para la comunicación. Para facilitar el uso de nuestros clientes, ¡hemos agregado un regulador de 3.3v y un cambiador de nivel a bordo! Esto lo hace compatible con cualquier microcontrolador de 5V, como el Arduino.

Los requisitos de energía dependen un poco de qué parte de la pantalla esté iluminada, pero en promedio la pantalla usa alrededor de 20 mA del suministro de 3,3 V. Integrado en el controlador OLED hay una bomba de carga de tapa de interruptor simple que convierte 3.3v-5v en una unidad de alto voltaje para los OLED, ¡lo que lo convierte en una de las formas más fáciles de incluir un OLED en su proyecto!

Por supuesto, no lo dejaríamos con una hoja de datos y una "buena suerte": tenemos un tutorial detallado y un código de ejemplo en forma de biblioteca Arduino para texto y gráficos. Necesitará un microcontrolador con más de 512 bytes de RAM, ya que la pantalla debe tener un búfer.

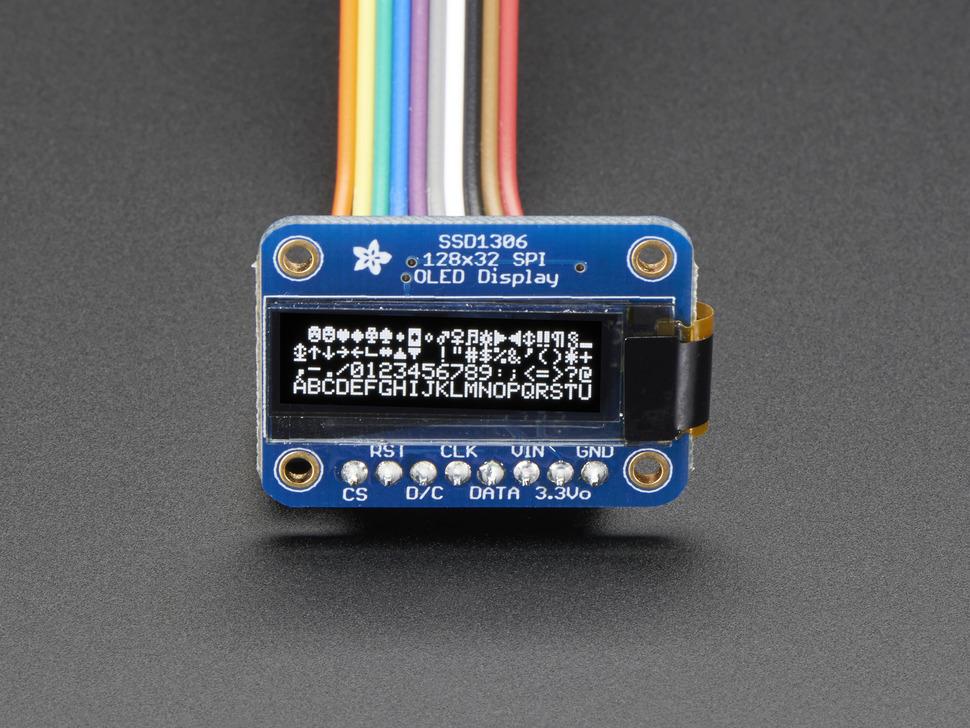

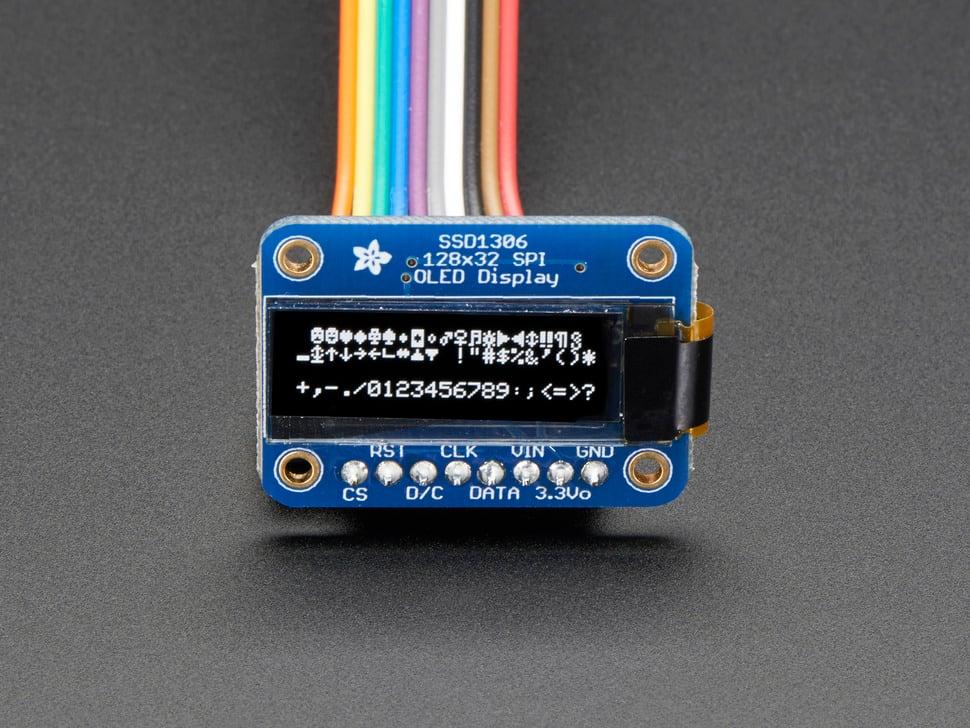

Puede descargar nuestra biblioteca Arduino de pantalla OLED SSD1306 desde github que viene con un código de ejemplo. La biblioteca puede imprimir texto, mapas de bits, píxeles, rectángulos, círculos y líneas. Utiliza 512 bytes de RAM, ya que necesita almacenar en búfer toda la pantalla, ¡pero es muy rápido! El código es sencillo de adaptar a cualquier otro microcontrolador.
