Potenciómetro táctil Sparkfun

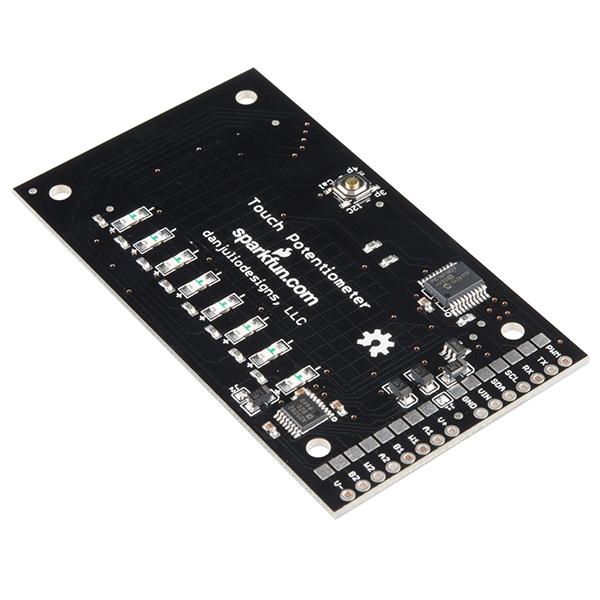

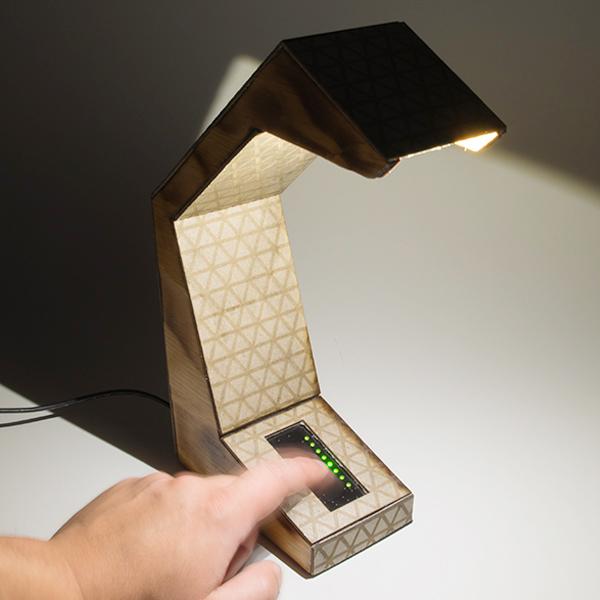

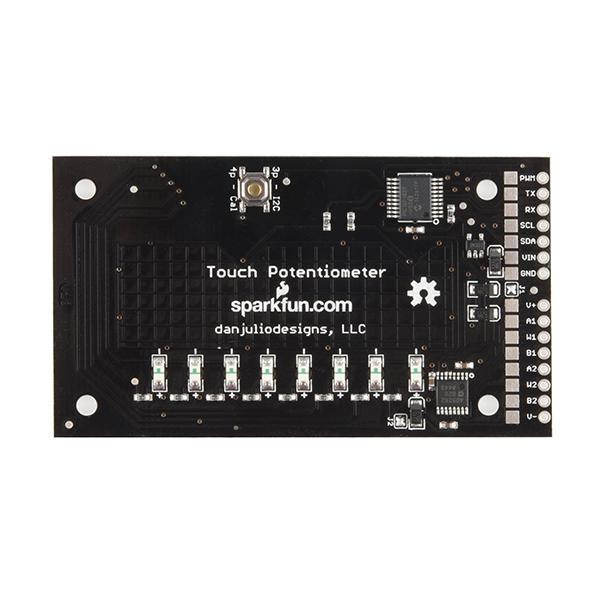

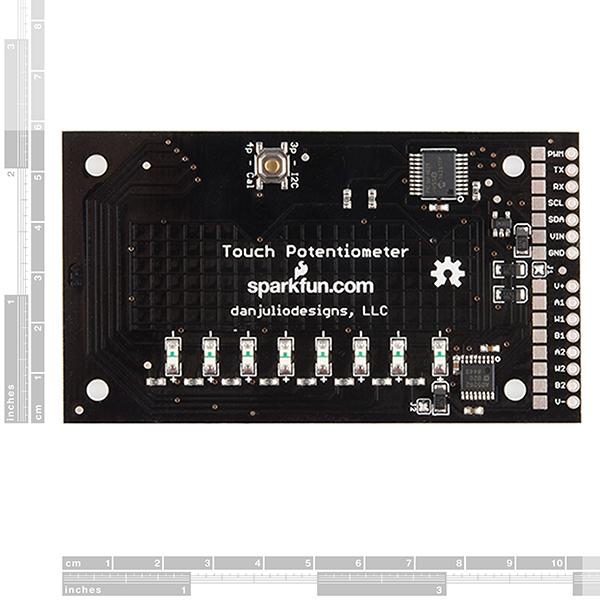

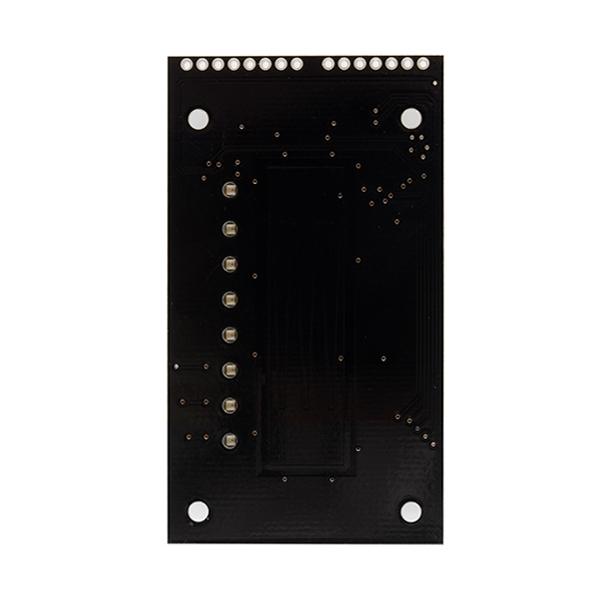

El potenciómetro táctil Sparkfun , también conocido como Touch Pot, es un sensor táctil capacitivo lineal inteligente que realiza funciones de potenciómetro con 256 posiciones. Puede funcionar como un ordenador o un microcontrolador periférico integrado o de forma independiente. El Touch Pot ofrece una salida analógica y PWM de doble canal para control directo de otros circuitos. Las funciones de transferencia analógica y PWM configurables admiten una amplia gama de aplicaciones, desde control de volumen hasta atenuación de LED.

El potenciómetro táctil es administrado por un microcontrolador Microchip PIC16F1829 de 8 bits que ofrece funciones de interfaz de host, control de LED, detección capacitiva y control de periféricos. Cuenta con un regulador de voltaje de baja caída incorporado que permite el funcionamiento en un rango de voltajes de entrada de hasta 12 V. También viene con conectores aptos para placas de pruebas para facilitar su uso. Touch Pot se comunica con una aplicación de utilidad creada por nuestro colaborador, Dan Julio, a través de una conexión en serie. Esta aplicación le permite cambiar los ajustes de configuración, alterar el comportamiento del LED, calibrar el sensor táctil capacitivo, ver las lecturas actuales en modo jabber y mucho más.

Nota: El producto es una colaboración con danjuliodesigns. Una parte de cada venta vuelve a ellos para obtener soporte del producto y desarrollo continuo.

Características:

• Interfaces de host dual I2CTM y serie de nivel lógico
• Salidas duales de resistencia variable controladas digitalmente de 8 bits, 20 kohm, 3 terminales
• salida pwm
• Pantalla de 8 LED con diferentes modos de visualización y niveles de intensidad.
• Opción de cambios interpolados (suaves) entre toques
• Parámetros configurables del sensor táctil para varias cubiertas de PCB
• Dirección I2C configurable para múltiples dispositivos en un bus
• Función de transferencia PWM lineal o no lineal configurable
• Función de transferencia de resistencia variable lineal o logarítmica simulada configurable
• La resistencia variable admite operación de suministro simple o doble
• Interfaz de registro simple con opción jabber
• Operación predeterminada de encendido programable
• Procedimiento de calibración incorporado
• Almacenamiento de datos EEPROM accesible para el usuario
• Regulador de voltaje LDO de 5 V incorporado
• Conectores pasantes y SMT

Documentos:

• Esquemático
• Archivos de águila
• Manual de usuario
• Guía de conexión
• Hoja de datos (AD5262BRU)
• Aplicación de utilidad Touch Pot
• Código fuente
• GitHub (archivos de diseño)
• Página del producto
• Vídeo del producto
