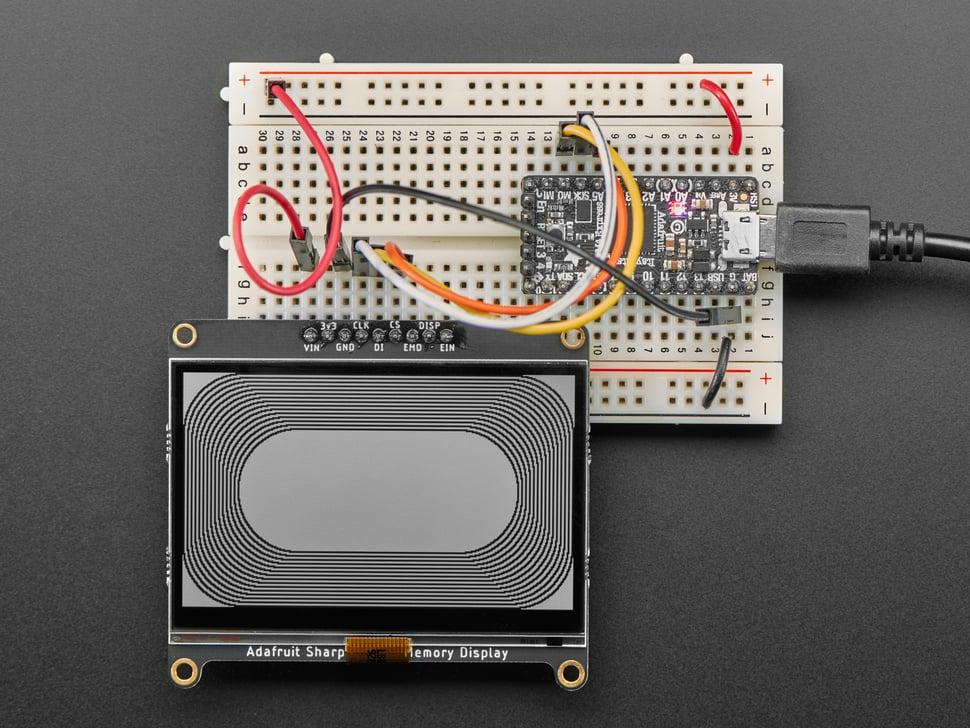

Adafruit SHARP Memory Display Breakout - 2.7" 400x240 Monocromo

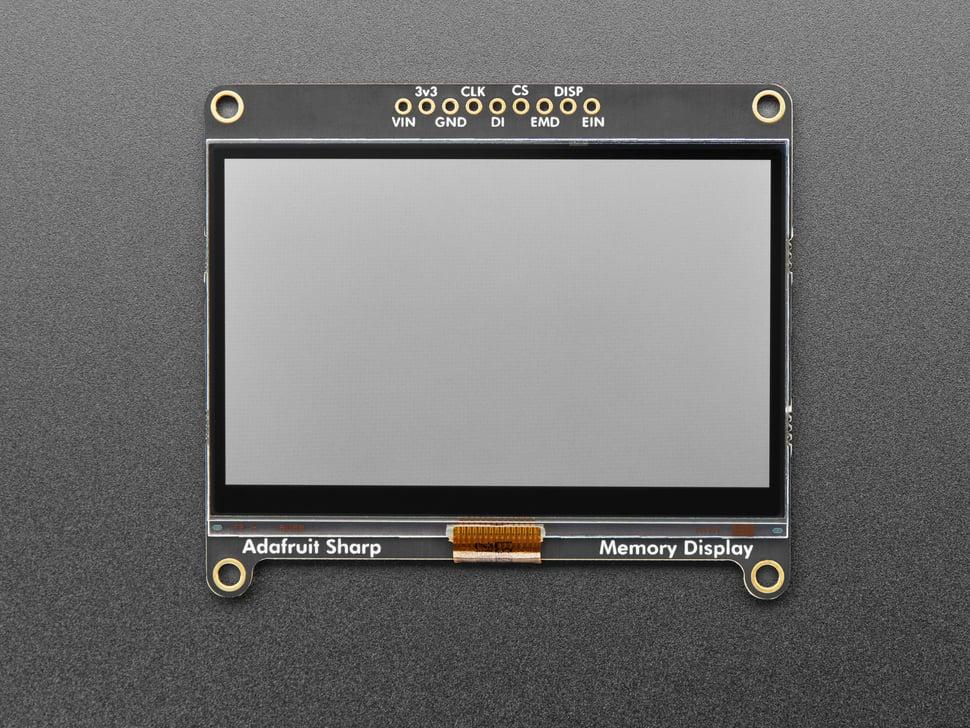

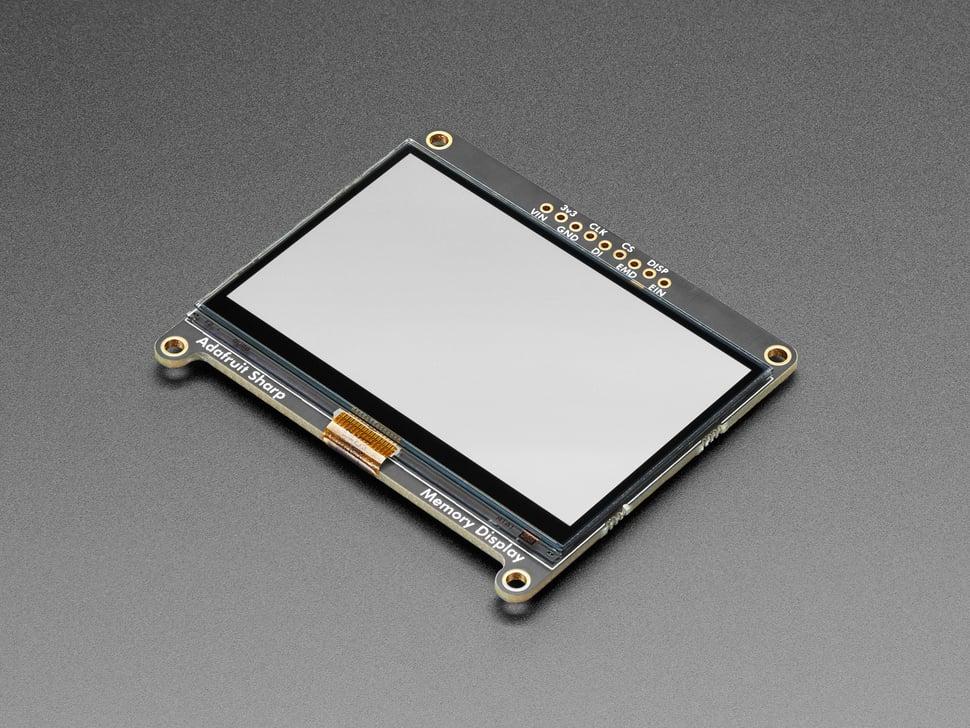

El Adafruit 2.7" 400x240 SHARP Memory Display Breakout es un cruce pesado entre una pantalla eInk (e-paper) y una LCD. Tiene el uso de energía ultra bajo de eInk y las rápidas tasas de actualización de una LCD. Este modelo tiene un fondo gris, y los píxeles se muestran en negro sobre gris para una buena pantalla de tipo e-reader. No tiene retroiluminación, pero es legible a la luz del día. Para lecturas oscuras/nocturnas, es posible que deba iluminar el área LCD con LED externos.

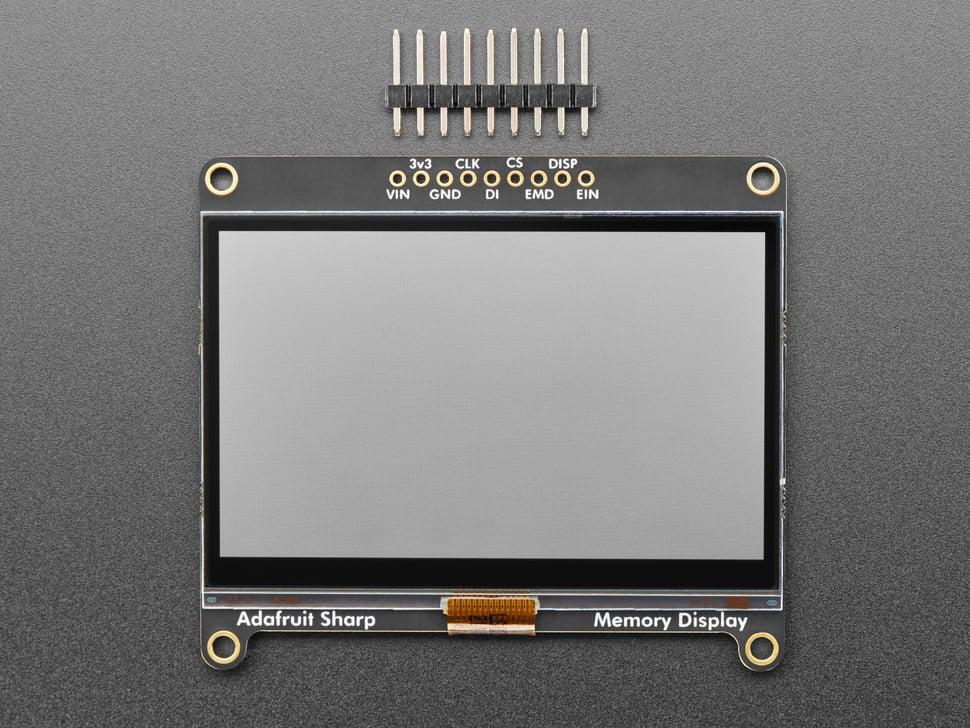

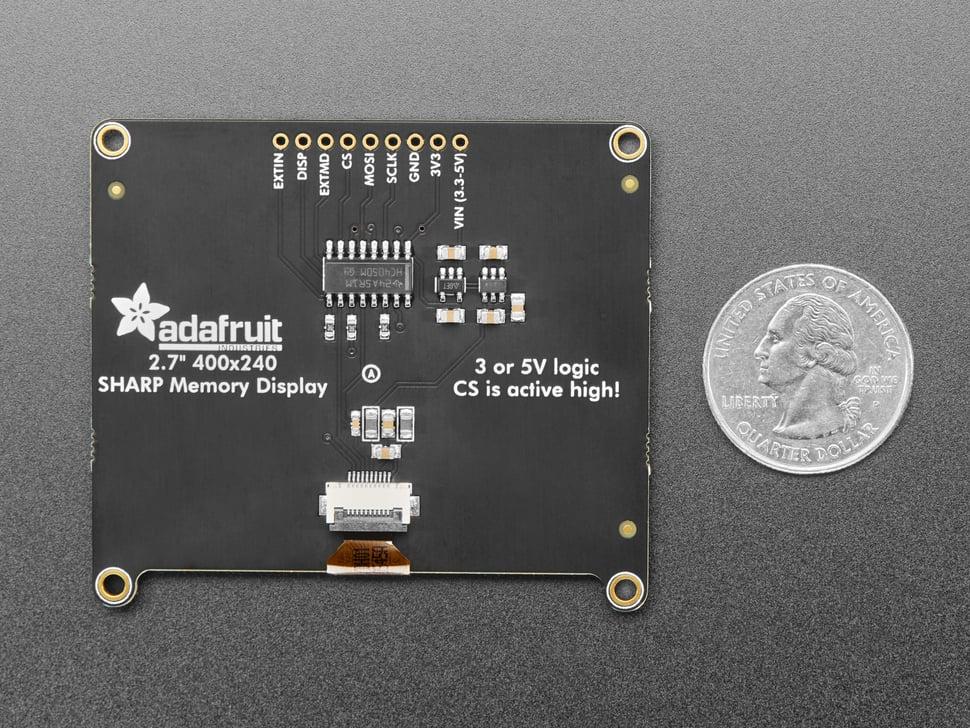

La pantalla desnuda tiene alimentación de 5 V y lógica de 3 V, por lo que la colocamos en una placa de conexiones completamente ensamblada y probada con un regulador de 3 V, un convertidor elevador de 5 V y un circuito de cambio de nivel. Ahora puedes usarlo de forma segura con 3 o 5V de potencia y lógica. La pantalla desnuda se inserta en un zócalo ZIF a bordo, y usamos un trozo de cinta adhesiva de doble cara para adherirla. Viene con cuatro orificios de montaje para que pueda conectarlo fácilmente a su proyecto.

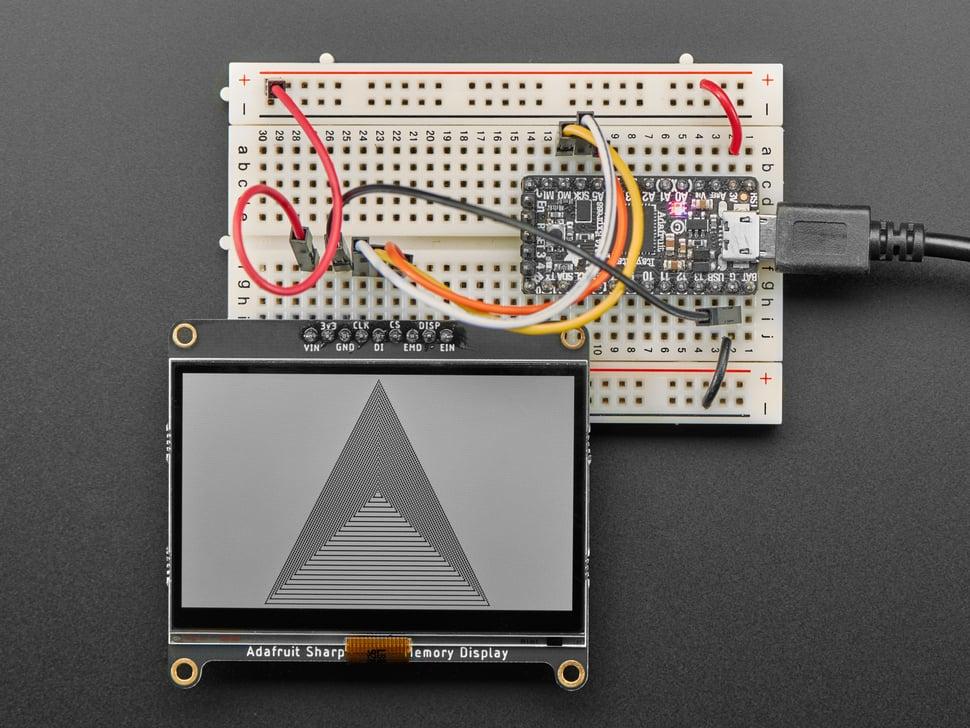

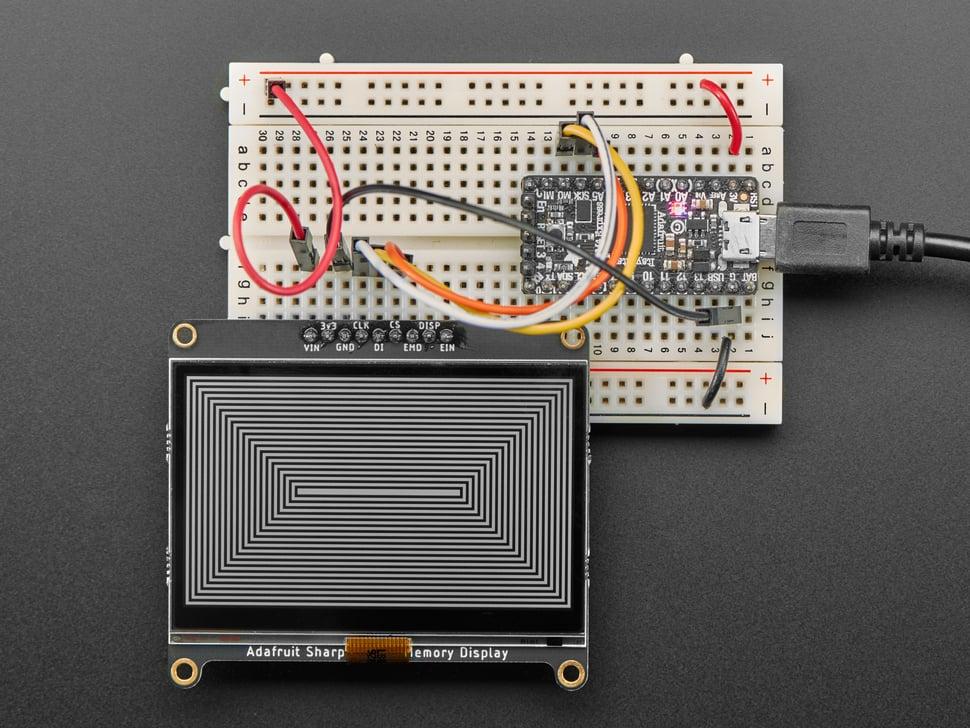

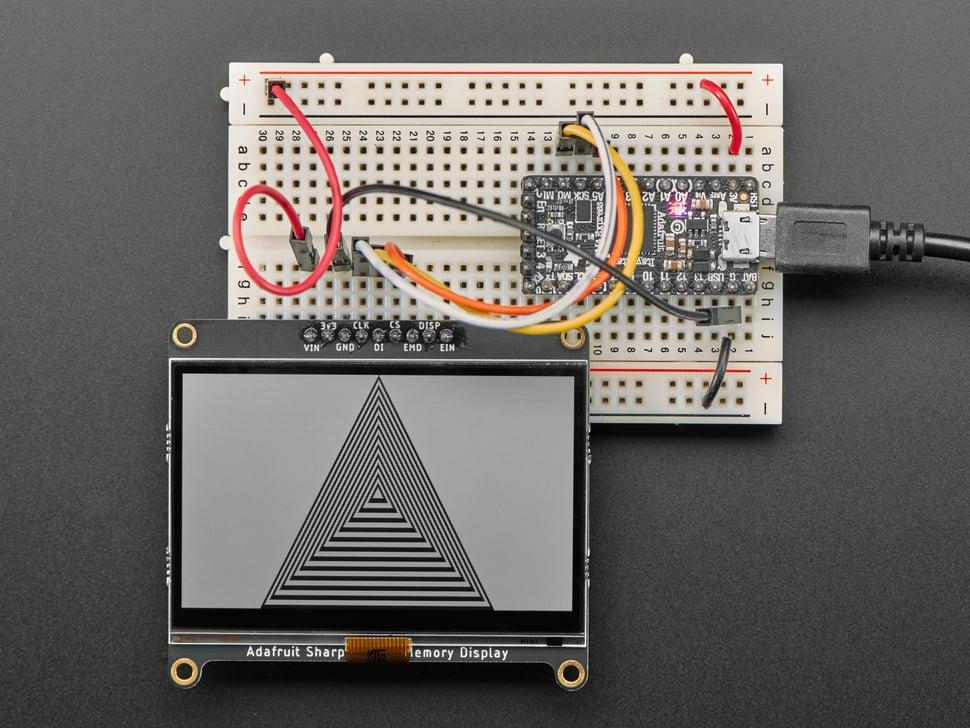

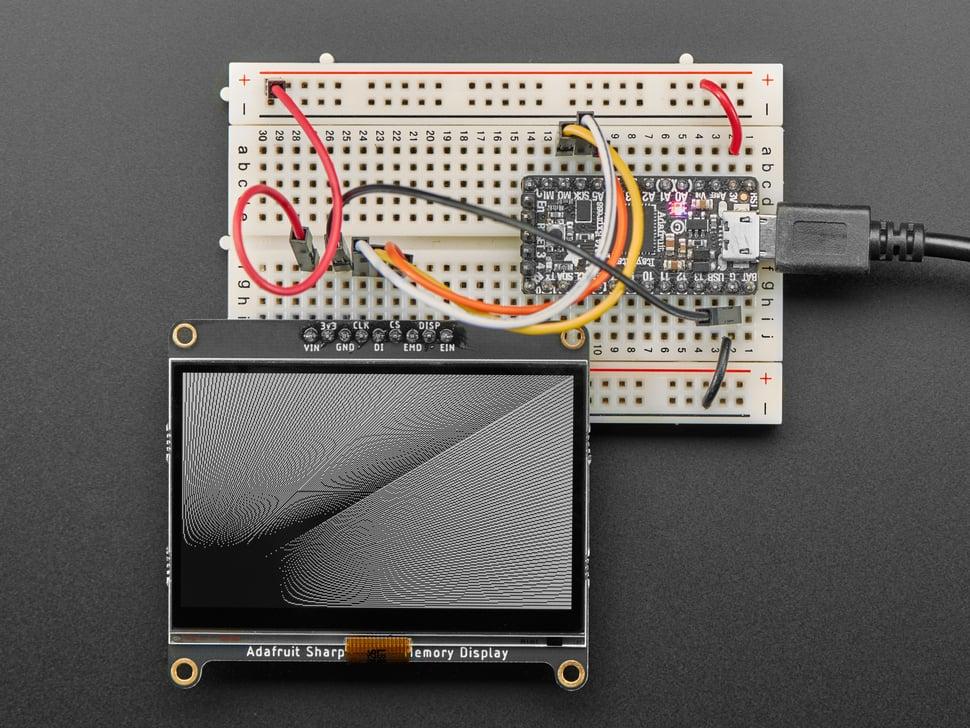

La pantalla es de "solo escritura", lo que significa que solo necesita 3 pines para enviar datos. Sin embargo, la desventaja de una pantalla de solo escritura es que el controlador del microcontrolador debe almacenar en búfer los 400x240 bits (13,5 KB) completos. Eso significa que no puede usar esto con un ATmega328 (por ejemplo, Arduino UNO) o ATmega32u4 (Feather 32u4, etc.). Debe usar un chip de RAM alto como ATSAMD21 (Feather M0), Teensy, ESP8266, ESP32, etc. En esos chips, esta pantalla funciona muy bien y se ve fantástica.

Tenga en cuenta que la animación de la pantalla que muestra la demostración deBad Appleestá ampliada, por lo que se ve bloqueada, ¡la animación está ahí para mostrarle el contraste y la actualización, no la resolución!

¡Consulte nuestra guía detallada para diagramas de cableado, esquemas, bibliotecas, código, objetos Fritzing, etc.!
