DRV8256E Portador de controlador de motor de CC con escobilla simple

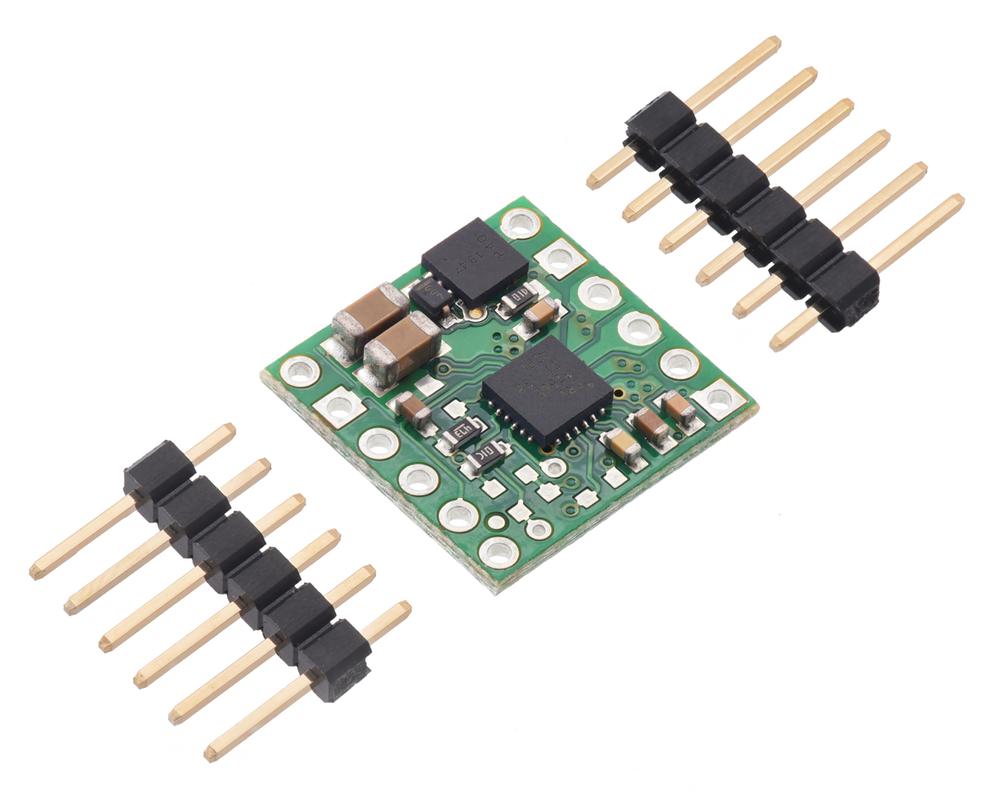

Esta placa de conexión compacta para el controlador de motor DRV8256E de TI ofrece un amplio rango de voltaje operativo de 4,5 V a 48 V y puede entregar 1,9 A continuos (6,4 A pico durante <1 segundo) a un solo motor de CC con escobillas. Cuenta con una interfaz simple de velocidad/dirección de dos pines y protección integrada contra voltaje inverso, bajo voltaje, sobrecorriente y sobrecalentamiento.

El DRV8256E de Texas Instruments es un diminuto circuito integrado de controlador de motor con puente H que se puede usar para el control bidireccional de un solo motor de CC con escobillas de 4,5 V a 48 V. Puede suministrar hasta aproximadamente 1,9 A de forma continua y puede tolerar picos de corriente de hasta 6,4 A durante unos segundos, lo que lo convierte en una buena opción para motores pequeños que funcionan con una amplia gama de voltajes. Dado que esta placa es portadora del DRV8256E, recomendamos una lectura cuidadosa del Hoja de datos DRV8256. La placa se envía equipada con todos sus componentes SMD, incluido el DRV8256E.

Este DRV8256E utiliza una interfaz de fase/habilitación que permite el control bidireccional con solo una señal PWM, pero se limita a la operación de conducción/inercia. El muy similar DRV8256P tiene una interfaz IN/IN en su lugar, que requiere dos señales PWM para un control bidireccional completo, pero ofrece operación de accionamiento/freno (que generalmente proporciona una relación más lineal entre el ciclo de trabajo PWM y la velocidad del motor). Vendemos otra versión de esta placa portadora con el DRV8256P; las dos versiones se pueden distinguir por las marcas en el chip del controlador.

Características

• Impulsa un solo motor de CC con escobillas
• Tensión de alimentación del motor: 4,5 V a 48 V
• Admite voltaje lógico de 1,8 V a 5 V (5,5 V máx.)
• Corriente de salida: 1,9 A continua (6,4 A pico)
• La interfaz simple requiere solo dos líneas de E/S (una para dirección y otra para velocidad)
• Bloqueo por bajo voltaje y protección contra sobrecorriente y sobretemperatura
• La placa portadora agrega protección contra voltaje inverso de hasta 40 V
• Tamaño compacto (0.6″×0.6″)
