Resistencia de detección de fuerza: círculo de 0,6″ de diámetro, cola corta

Esta resistencia de detección de fuerza (FSR) de Interlink Electronics es un componente pasivo que exhibe una disminución en la resistencia cuando hay un aumento en la fuerza aplicada al área activa de 0,58″ de diámetro (1,5 cm), lo que le permite crear un sensor que es capaz de detectar fuerza o presión. Con un rango de sensibilidad de fuerza de unos pocos gramos a unos pocos kilogramos, este sensor está optimizado para su uso en aplicaciones de control táctil humano.

En nuestras pruebas, la resistencia superó 1 MΩ sin aplicar presión y osciló entre alrededor de 100 kΩ y unos pocos cientos de ohmios, ya que la presión de los dedos varió de ligera (unas pocas docenas de gramos) a fuerte (presionando lo más fuerte posible). La resistencia es muy estable cuando la presión es fija y las lecturas son muy repetibles (no hay problemas con la histéresis). Este rango de resistencia es adecuado para trabajar directamente con los pull-ups internos de muchos microcontroladores como AVR y PIC. El FSR fue lo suficientemente receptivo y sensible como para captar claramente toques ligeros y rápidos con los dedos, e incluso fue capaz de captar las vibraciones de un pequeño motor de vibración colocado en el costado del motor.

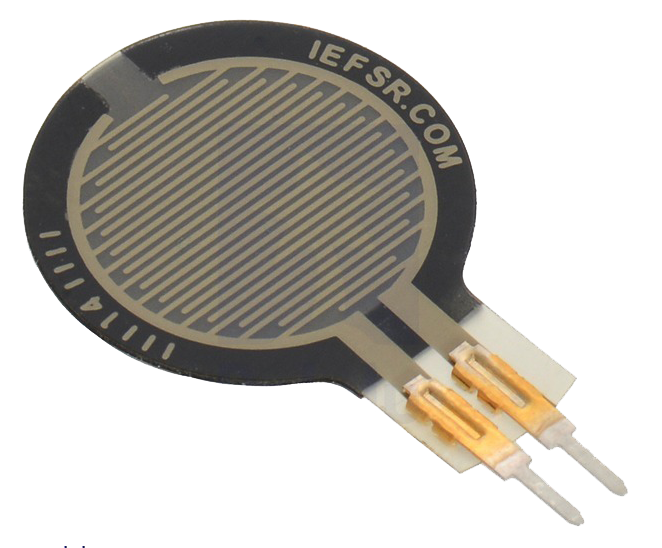

La almohadilla circular de 0,72″ de diámetro es flexible, liviana (0,25 g) y extremadamente delgada (0,02″), y tiene un área de detección activa circular con un diámetro de 0,58″. No se comprime apreciablemente cuando se aplica presión y tiene un reverso adhesivo enmascarado para facilitar el montaje. El FSR tiene dos pines macho (llamados "lengüetas de soldadura") con una separación de 0,1″, lo que significa que son compatibles con la mayoría de las placas de prueba y perforadas sin soldadura, aunque las lengüetas de soldadura son demasiado cortas para funcionar bien con muchos conectores de 0,1″. (También está disponible un FSR muy similar con una parte trasera mucho más larga; vea la imagen a la derecha para ver una comparación de las dos versiones).
