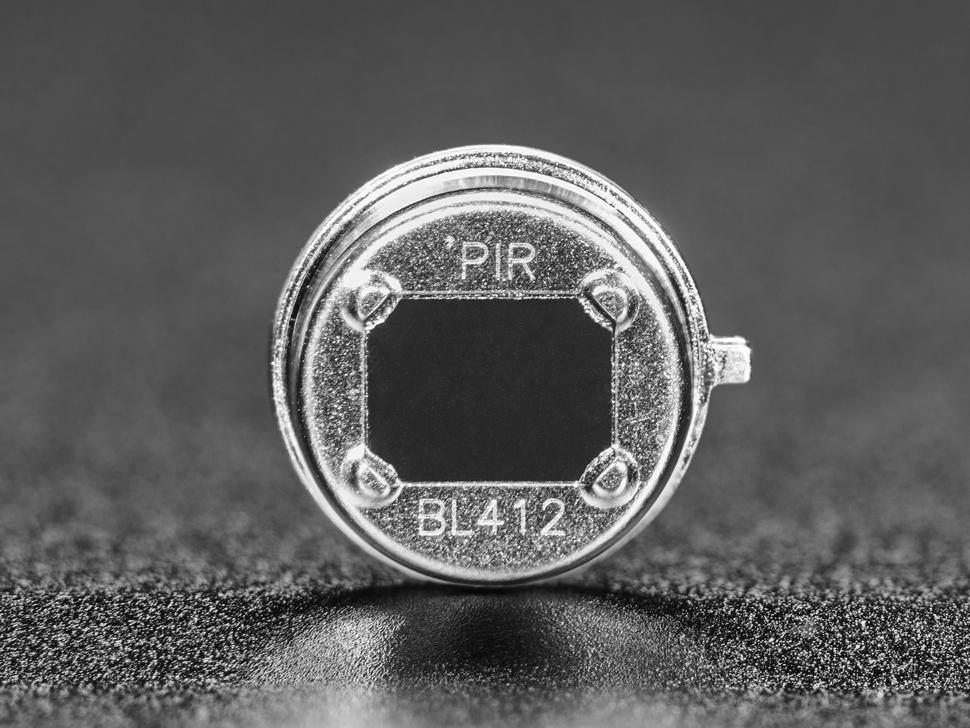

Mini sensor PIR básico - BL412

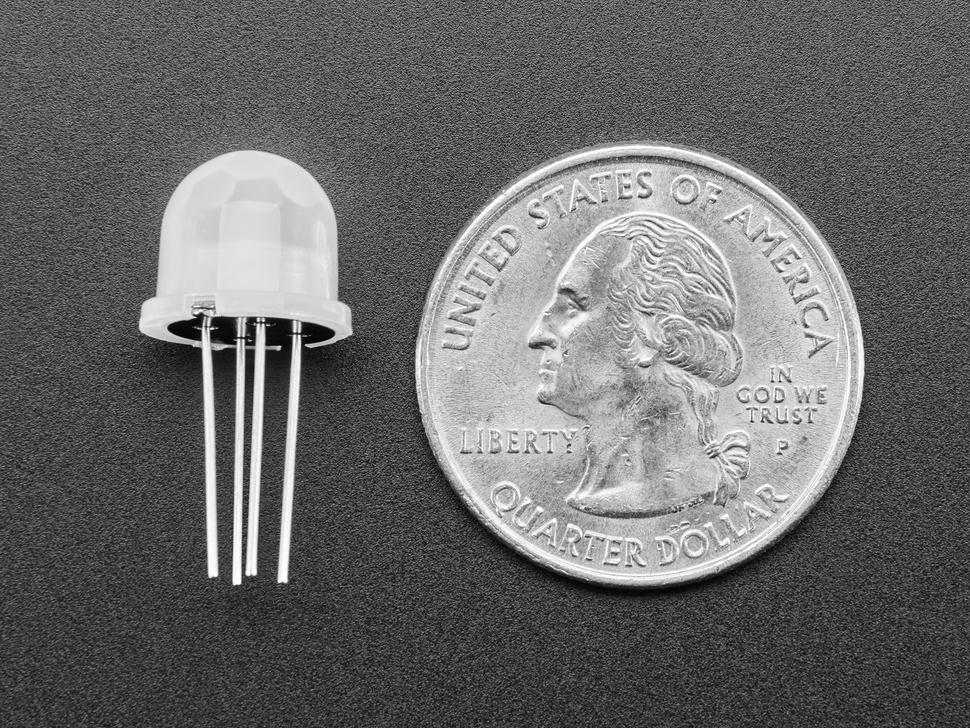

Los sensores PIR se utilizan para detectar el movimiento de mascotas/humanoides a unos 5 metros de distancia (posiblemente funcione con zombis, no garantizado). Este sensor es mucho más pequeño que la mayoría de los módulos PIR, lo que lo hace ideal para proyectos discretos. También está completamente contenido: solo necesita alimentación, conexión a tierra y una resistencia para establecer el tiempo de retardo, y es compatible con placas de pruebas o perforadas.

Funciona con una potencia de 3,3 V, así que asegúrese de que si está interactuando con un Arduino u otro chip de 5 V, lo alimenta desde el regulador de 3 V. La salida de señal digital es de 3,3 V alto/bajo y puede cambiar el tiempo que el pin de señal permanece alto conectando un divisor de resistencia al segundo pin, desde 2 segundos (0 V) hasta una hora (3,3 V) - consulte la hoja de datos tabla 'a tiempo' para los valores de resistencia recomendados.

Para usar, consulte el diagrama de distribución de pines de la página 7 de la hoja de datos:

• Conecte el pin n. ° 1 a tierra
• Conecte el pin n. ° 2 a tierra (a tiempo de 2 segundos)
• Conecte el pin #3 a 3.3V
• Compruebe la señal en el pin 4

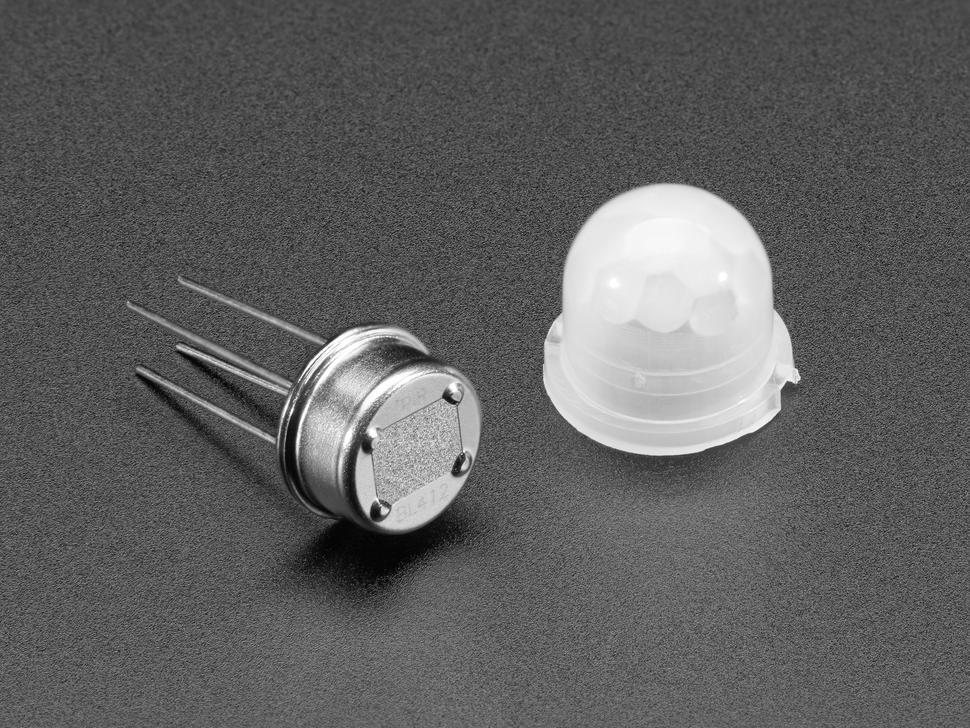

La lente a presión se enfoca a 5 metros de distancia con una dispersión de 120 grados, pero debería funcionar desde unos 3 a 8 metros.

Para ver un tutorial de PIR con ejemplos de código de CircuitPython y Arduino e ideas de proyectos, consulte nuestro Página del tutorial del sensor PIR!
