Motor paso a paso: bipolar, 200 pasos/rev, 20 × 42 mm, 4,3 V, 0,8 A/fase

Este pequeño motor paso a paso bipolar híbrido NEMA de tamaño 8 tiene un ángulo de paso de 1,8° (200 pasos/revolución). Cada fase consume 800 mA a 4,3 V, lo que permite un par de retención de 300 g-cm (4,2 oz-in). Con un peso de 80 g, este es uno de los motores paso a paso más pequeños que tenemos.

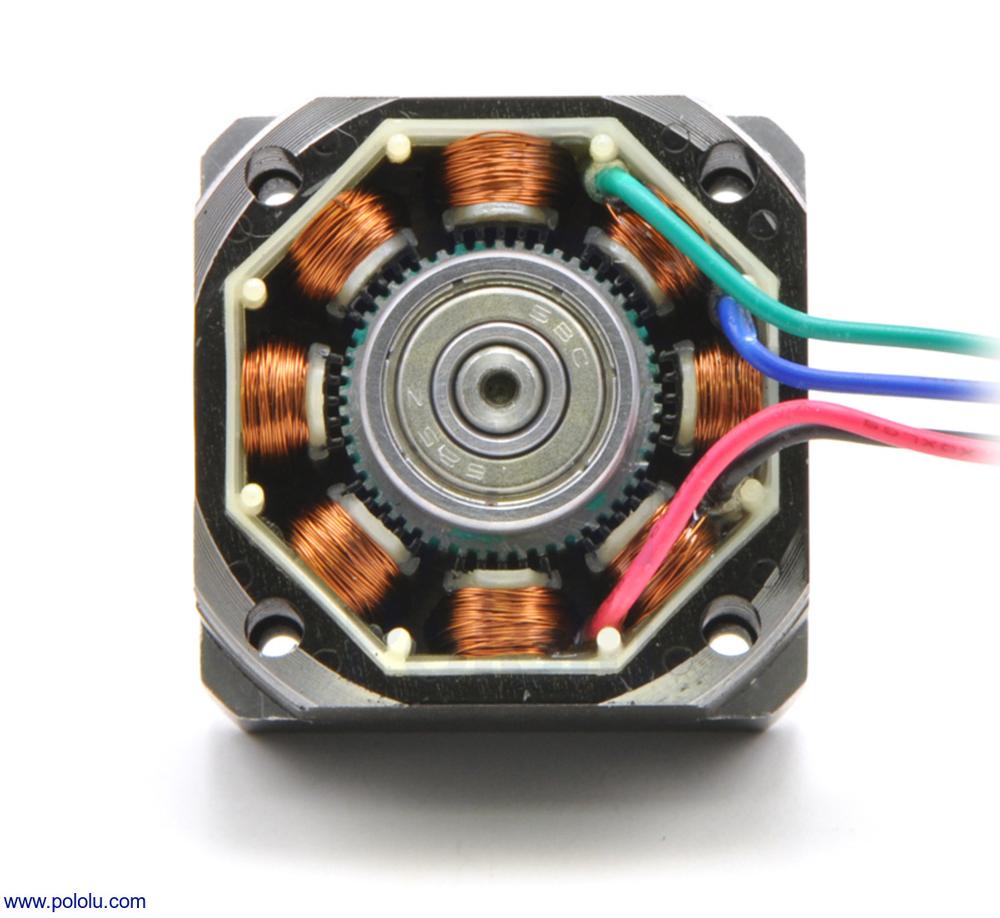

Este pequeño motor paso a paso bipolar híbrido tiene un ángulo de paso de 1,8° (200 pasos/revolución). Cada fase consume 800 mA a 4,3 V, lo que permite un par de retención de 300 g-cm (4,2 oz-in). El motor tiene cuatro cables codificados por colores que terminan con conductores pelados: negro y verde se conectan a una bobina; rojo y azul se conectan entre sí. Estos cables se conectan al motor paso a paso a través de un conector extraíble JST-ZHR-5. El motor se puede controlar mediante un par de puentes H adecuados (uno para cada bobina), pero recomendamos utilizar un controlador de motor paso a paso bipolar o uno de nuestros controladores de motor paso a paso Tic. En particular, los Tics facilitan el control porque admiten seis interfaces diferentes (USB, serie TTL, I²C, RC, voltajes analógicos y codificador de cuadratura) y se pueden configurar a través de USB con nuestra utilidad de configuración gratuita.

Nuestro cubo de montaje universal de 4 mm se puede utilizar para montar objetos en el eje de salida de 4 mm de diámetro del motor paso a paso. Para un motor un poco menos potente del mismo tamaño NEMA pero de menor longitud, considere Motor paso a paso: bipolar, 200 pasos/rev, 20 × 30 mm, 3,9 V, 0,6 A/fase. Una comparación entre estos dos motores se puede ver en la imagen a continuación.

Especificaciones

• Tamaño: 20 mm cuadrados × 42 mm, sin incluir el eje (NEMA 8)
• Peso: 80 g (2,8 onzas)
• Diámetro del eje: 4 mm “D”
• Pasos por revolución: 200
• Clasificación actual: 800 mA por bobina
• Tensión nominal: 4,3 V
• Resistencia: 5,4 Ω por bobina
• Par de sujeción: 300 g-cm (4,2 oz-in)
• Inductancia: 1,5 mH por bobina
• Longitud de la correa: 30 cm (12″)
• Eje de salida soportado por dos rodamientos de bolas

Más especificaciones están disponibles en el ficha de datos (28k pdf).

Dimensiones

La “Longitud” es de 30 mm. El eje D de salida tiene una longitud de 15 mm y un diámetro de 4 mm con una sección que se aplana 0,5 mm. Este eje funciona con nuestro cubo de montaje universal de 4 mm.

Aplicaciones de motores paso a paso

Los motores paso a paso se utilizan generalmente en una variedad de aplicaciones en las que se desea un control de posición preciso y no se justifica el costo o la complejidad de un sistema de control de retroalimentación. Aquí hay algunas aplicaciones donde los motores paso a paso se encuentran a menudo:

• Impresoras
• maquinas CNC
• Impresoras 3D/máquinas de creación de prototipos
• Cortadoras láser
• Máquinas de recoger y colocar
• Actuadores lineales
• Unidades de disco duro

Nota: Este motor paso a paso es el número de pieza de SOYO SY20STH42-0804A.
