Amplificador de termopar con placa de conexión de 1 cable - MAX31850K

Los termopares son muy sensibles y requieren un buen amplificador con una referencia de compensación de frío. Hasta ahora hemos llevado el muy agradable MAX31855, que es un amplificador de termopar de interfaz SPI. El '855 es excelente, pero si tiene muchos termopares para medir, no es muy fácil de usar. Es por eso que también ofrecemos el nuevo modelo '850 de Maxim: es un amplificador de termopar de "1 cable" que puede tener cualquier cantidad de conexiones en una sola línea de E/S compartida.

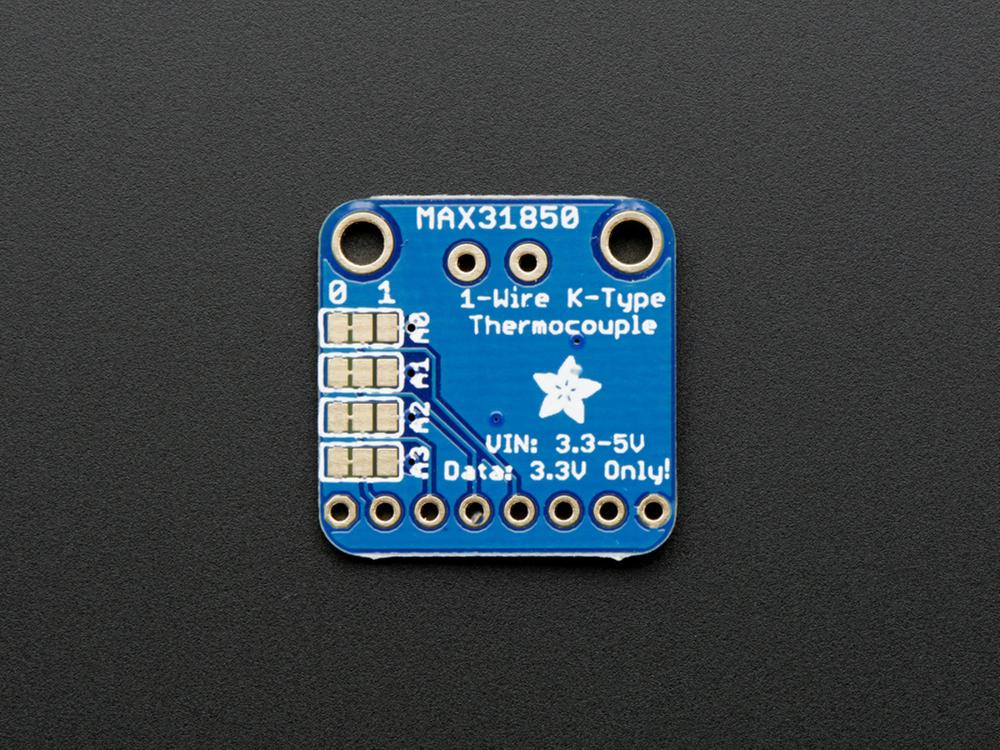

El MAX31850K hace todo por usted y puede conectarse fácilmente con cualquier microcontrolador compatible con 1 cable. Esta placa de conexión tiene el propio chip, un regulador de 3,3 V con condensadores de derivación de 10 uF, todo ensamblado y probado. Esta placa se puede usar con 'energía parásita', donde la energía está en la línea de datos, o con 'energía local', donde la energía para el convertidor entra en el Vin Pin.

Tenga en cuenta: esta placa no tiene cambio de nivel en la línea de datos de 3V - Hicimos esto a propósito para que pueda usarse en modo parásito. La línea de datos debe cambiarse de nivel a 3 V: nuestro cambiador de 4 canales funciona maravillosamente para el cambio de nivel de 1 cable y solo necesita uno en el 'host de 1 cable' para todos los termopares en la línea de datos compartida.

El formato de datos MAX31850K es muy similar al del conocido sensor de temperatura DS18B20 de 1 cable, pero no es compatible sin cambios de código para verificar el nuevo tipo de 'familia de 1 cable'. Hemos adaptado el Arduino clásico un alambre y DallasTemporal bibliotecas para ser compatibles con MAX31850, así que haga clic en esos enlaces para obtener nuestras bibliotecas.

Viene con un bloque de terminales de 2 pines (para conectar al termopar), una resistencia pull-up de línea de datos de 4,7 K y un cabezal de pines (para conectarlo a cualquier placa de pruebas o perforada). Combina muy bien con nuestro termopar tipo K de 1 m. No apto para usar con ningún otro tipo de termopar, ¡solo tipo K!

• Funciona con cualquier termopar tipo K
• No funcionará con ningún otro tipo de termopar que no sea tipo K
• Salida de -270 °C a +1370 °C en incrementos de 0,25 grados
• Lectura de temperatura interna
• Fuente de alimentación de 3,3 a 5v. La línea de datos es solo de 3V
• La interfaz de 1 cable permite cualquier cantidad de amperios de termopar en una sola línea de datos

Nota: El bloque de terminales incluido con su producto puede ser azul o negro.
