Administrador de energía solar (para panel solar de 9V/12V/18V)

La serie DFRobot Solar Power Manager está diseñada para proyectos de IoT y proyectos de energía renovable, proporcionando módulos de gestión de energía solar integrados seguros y de alta eficiencia para fabricantes e ingenieros de aplicaciones.

Solar Power Manager es un módulo completo de gestión de energía solar de pequeña potencia y alta eficiencia. Cuenta con la función MPPT (seguimiento del punto de máxima potencia), maximizando la eficiencia del panel solar. Además de servir como cargador solar, el módulo puede proporcionar una corriente de carga de hasta 2 A a una batería de litio de 3,7 V con un adaptador de CA (dentro de 30 V) o un cargador USB, tres convertidores CC-CC controlables individuales de ENCENDIDO/APAGADO con 5 V, 1,5 A, 3,3 V Salidas 1A y 9V/12V 0,5A. Estas características satisfacen las necesidades de varios proyectos de energía solar y aplicaciones de baja potencia. El módulo también emplea varias funciones de protección, como protección de batería de litio, protección de conexión inversa de batería/panel solar, sobretemperatura de salida y protección contra sobrecorriente/cortocircuito, lo que mejora en gran medida la estabilidad y seguridad del sistema.

Características

• Algoritmo MPPT de voltaje constante, maximizando la eficiencia del panel solar
• Voltaje de entrada del panel solar de 7V ~ 30V de ancho
• Varios modos de carga: solar/adaptador de CA/cargador USB (corriente de carga máxima de 2 A)
• Tres fuentes de alimentación reguladas controlables ON/OFF individuales para aplicaciones de baja potencia
• Todos los condensadores cerámicos multicapa (MLCC), seguros, estables y de alta eficiencia
• Varias funciones de protección
• Conector USB con carcasa ESD

Aplicaciones

• Sistema de monitoreo de ambiente solar inteligente
• Robot con energía solar
• Farola solar pequeña
• Banco de energía solar

Especificaciones

• IC de gestión de energía solar: LTC3652
• Voltaje de entrada solar (ENTRADA SOLAR): 7V~30V
• Entrada de la batería (BAT IN): Batería de iones de litio/polímero de litio de celda única de 3,7 V
• Corriente de carga (entrada USB/SOLAR): 2A máx.
• Voltaje de corte de carga (USB/SOLAR IN): 4.2V±1%
• Voltajes de ajuste MPPT: APAGADO/9V/12V/18V
• Voltaje de entrada USB: 5V
• Fuente de alimentación regulada: OUT1=5V 1.5A; SALIDA2=3.3V 1A; SALIDA3=9V/12V 0.5A
• Eficiencia de fuente de alimentación regulada (entrada de batería de 3,7 V) SALIDA 1: 86 % a 50 % de carga SALIDA 2: 92 % a 50 % de carga SALIDA 3 (SALIDA de 9 V): 89 % a 50 % de carga
• Eficiencia de carga USB: 84%@1A
• Eficiencia de carga solar (18 V ENTRADA SOLAR): 78 % a 1 A
• Corriente de reposo máxima: <3 mA
• Protecciones BAT IN: protección contra sobrecarga/sobredescarga/sobrecorriente/conexión inversa OUT1-OUT3/USB OUT: protección contra cortocircuito/sobrecorriente/sobrecalentamiento SOLAR IN: protección contra conexión inversa
• Temperatura de funcionamiento: -40 ℃ ~ 85 ℃

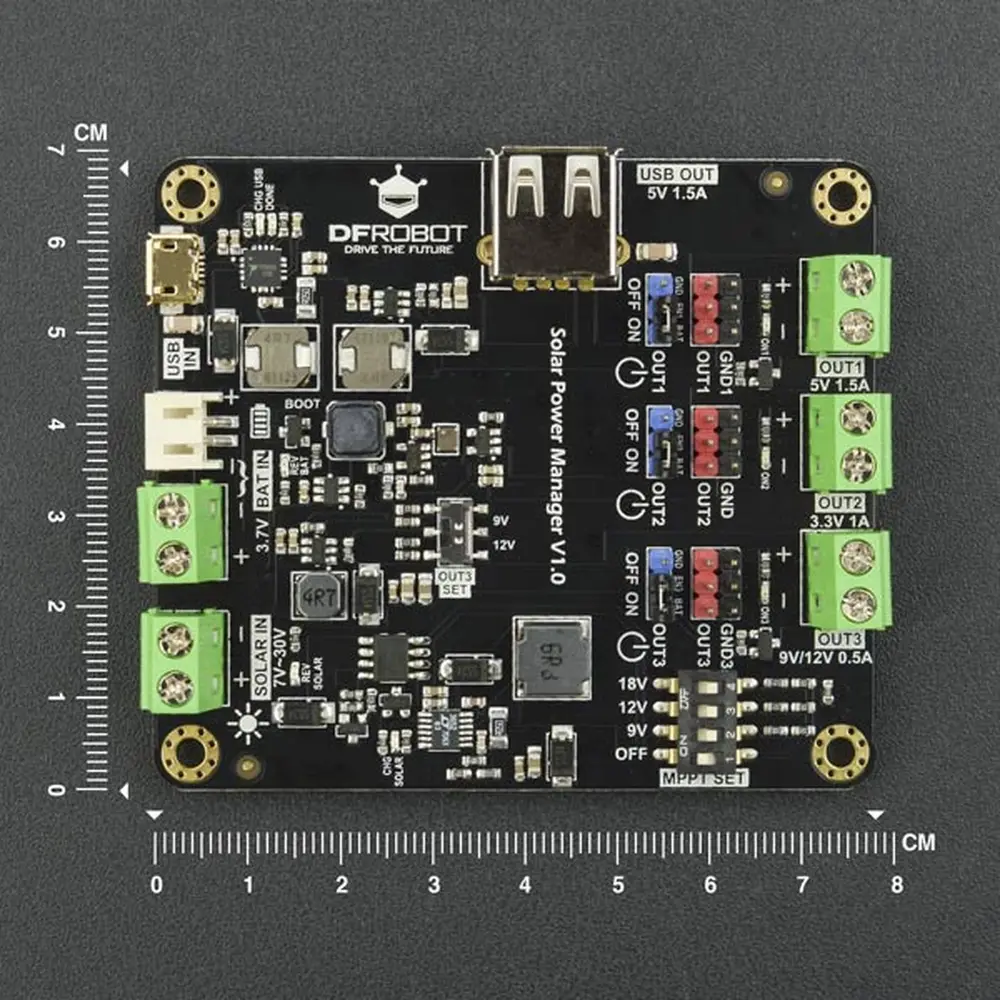

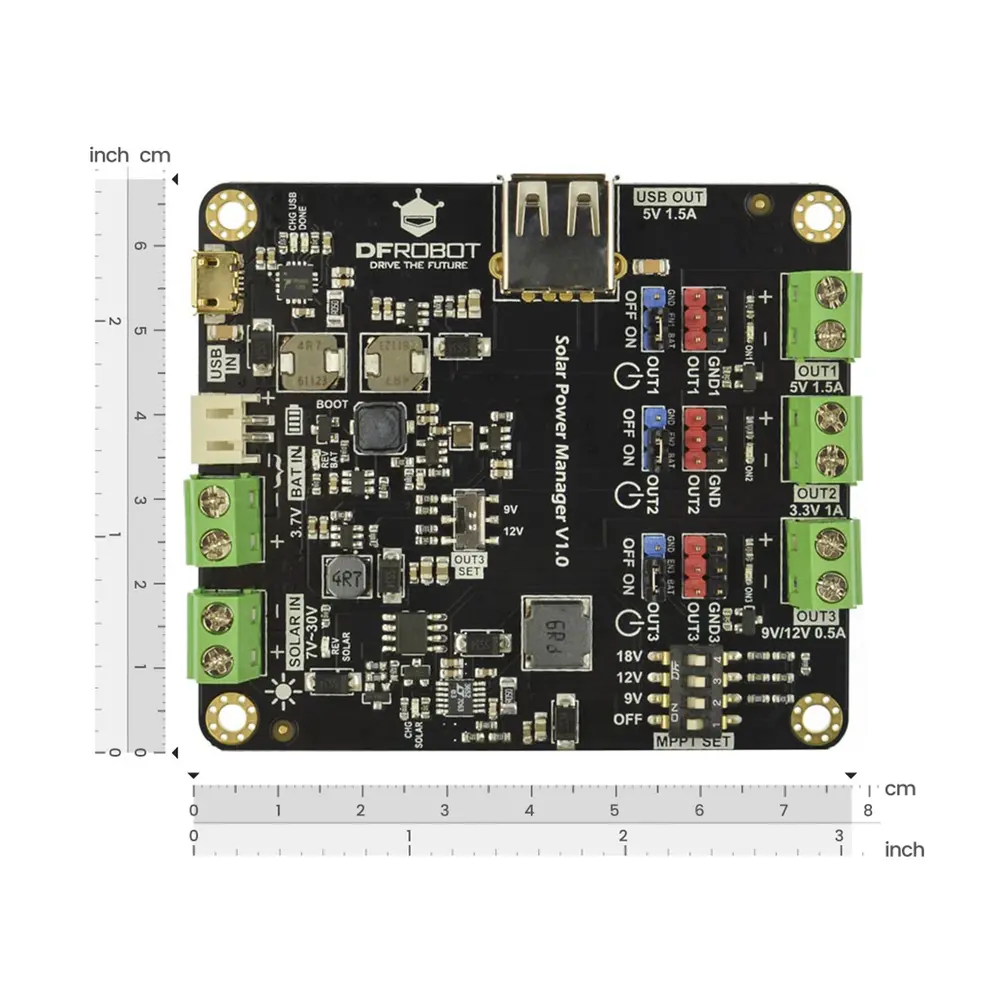

• Dimensión: 78,0 mm * 68,0 mm

Documentos

• wiki del producto
• Más documentos

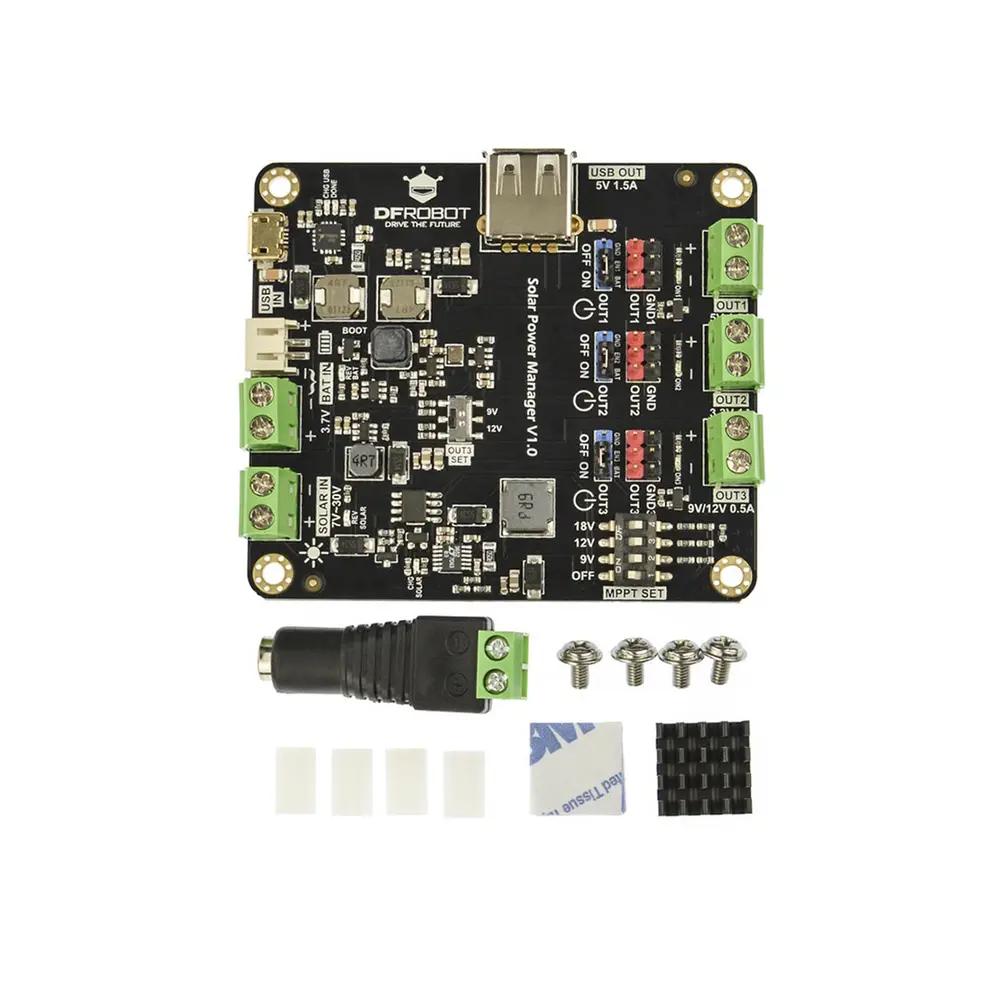

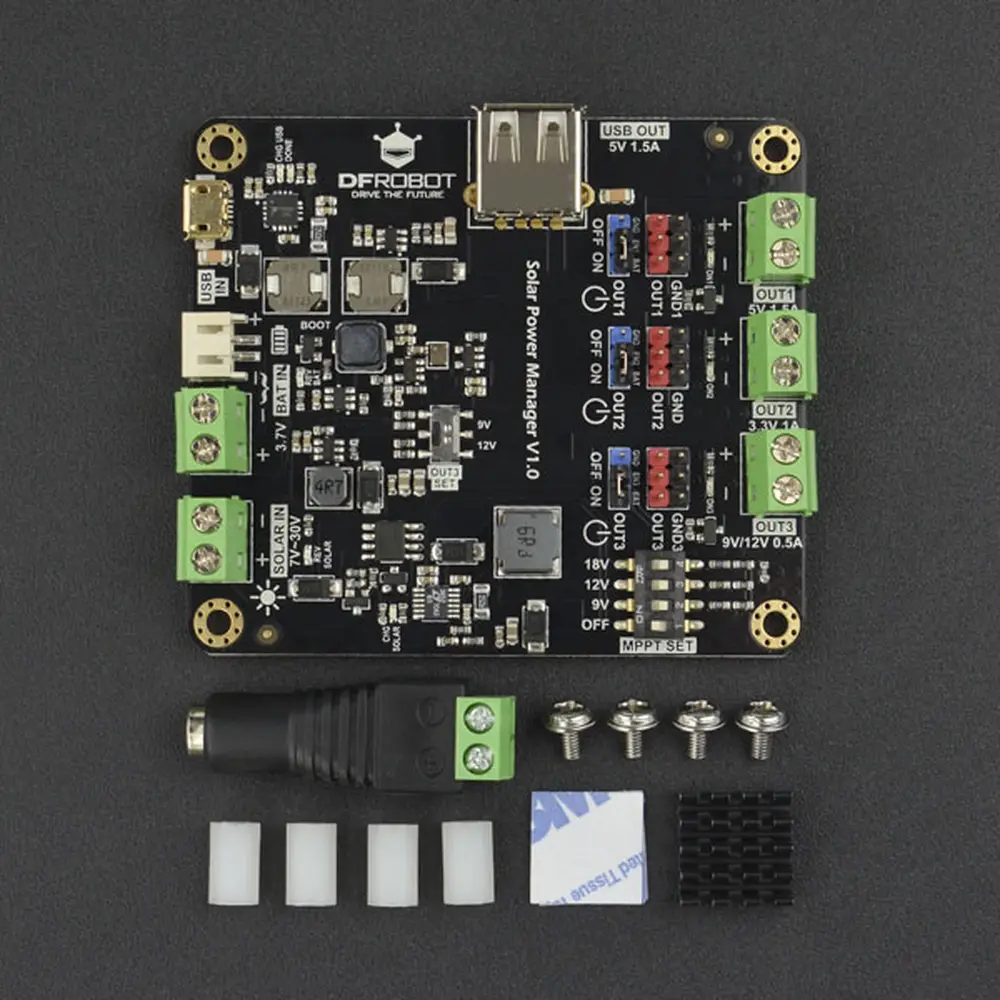

Lista de embarque

• Administrador de energía solar x1
• Jerseys negros x3
• Pilar de nailon M3 x4
• Tornillo de acero inoxidable M3 x4
• Aleta de enfriamiento de aluminio de 14 mm * 14 mm x1
• Almohadilla de silicona conductora térmica de 14 mm x 14 mm x1
• Adaptador de toma de corriente CC hembra x1
